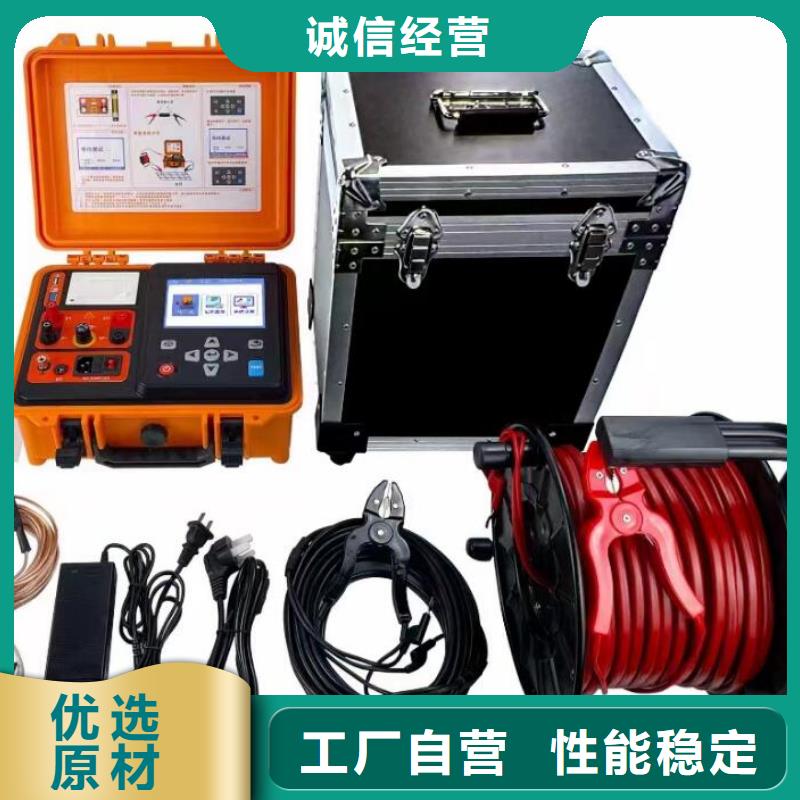

接地导通测试仪、仪器概述仪器根据《JJG984-2004接地导通检定规程电阻测试仪》、《DL/T475-2006接地装置特性参数测量导则》《DL/T845.2-2004电阻测量装置通用技术条件第二部分：工频接地电阻测试仪》生产制造大型接地电阻测试仪，是可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。本仪器适用于测试各类接地装置的工频接地阻抗、接地电阻、辅助机等工频特性参数以及土壤电阻率。本仪器采用变频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流有两种模式：一，内电源模式电流5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。二，外电源模式电流20A,可以对不同要求的地网进行各种电流下的测量。二、功能强大：1、测量接地装置接地阻抗或电阻2、测量接地装置之间的导通阻抗或电阻3、测量接触电压、跨步电压、电压梯度等特性参数4、测量土壤电阻率三、技术突破1、大型液晶显示更清晰，操作非常方便，2、跨步电压选项设置电流输出时间控制，可以根据需要随意设置恒流输出时间3、存储采用键盘汉字输入，方便查询4、跨步电压完毕，电压值可以输入打印5、用外电源模式可以扩展到大电流测量

接地导通测试仪仪表将自动关机，需重新按“”键开机方可切换为电池供电。开机后默认进入测试界面，按“”返回键即可回到菜单界面。开机无操作约10分钟后，仪表将在30s后自动关机。在电池电量低的时候，显示“”符号，仪表将自动关机，请及时充电。开机后显示界面如下（测试界面）：（2）主菜单开机后，按“”返回键至主菜单界面，主菜单分为“测试”、“记录查询”、“系统设置”。（3）系统设置在主菜单界面中按“”或“”键选择“系统设置”项，点击“”确认键进入系统设置界面。系统设置分为“中英文切换”、“亮度设置”、”连续测试“、“蓝牙设置”、“固件升级”、“时间设置”、“关于”项。中英文切换：按“”键切换中文模式或英文模式。亮度设置：按“”键可切换高、中、低三种亮度。连续测试：按“”键可选择使能（开）或禁用。蓝牙设置：按“”键可选择使能（开）或禁用。固件升级：按“”键可进入固件升级界面，当需要升级固件时，请联系厂商提供升级所需固件，升级方法后文有详细说明。时间设置：按“”键可进入日期时间设置，按“”或“”键移动光标，按“”或“”键改变数字大小，按“”键确认。关于：为仪表结构说明、测试接线示意图。（4）测试开机默认进入测试界面，也可以在菜单界面选择进入。在测试界面内可通过按“”或“”键移动“”光标到需要修改的参数位置，按“”或“”键修改对应项的参数。长按“”键约2秒开始测试。连续测试模式：该模式下开始测试后不会主动停止测试，需短按“”键停止测试，停止测试时自动保存当前结果，

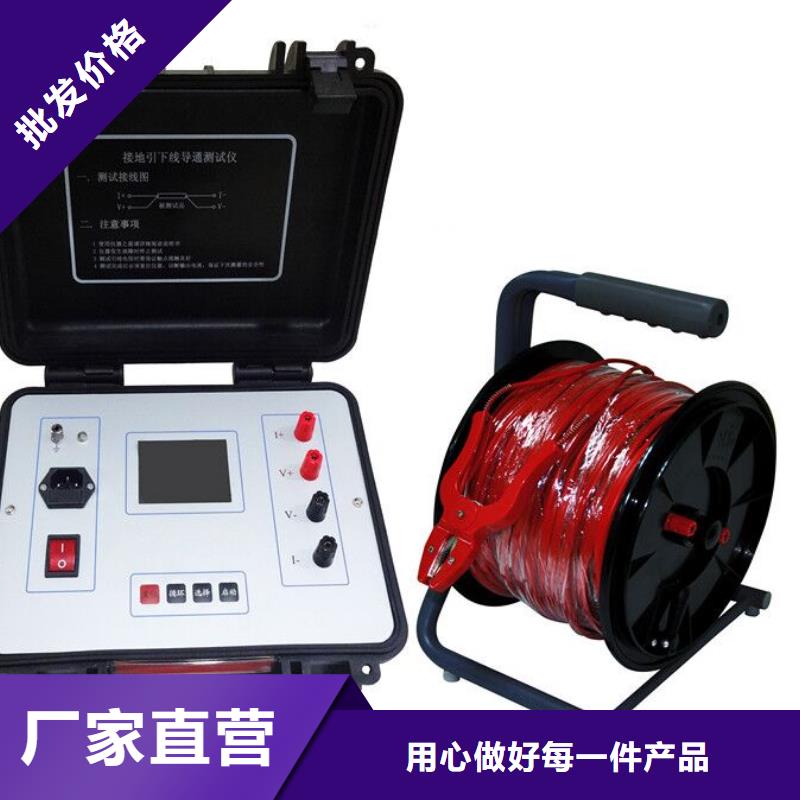

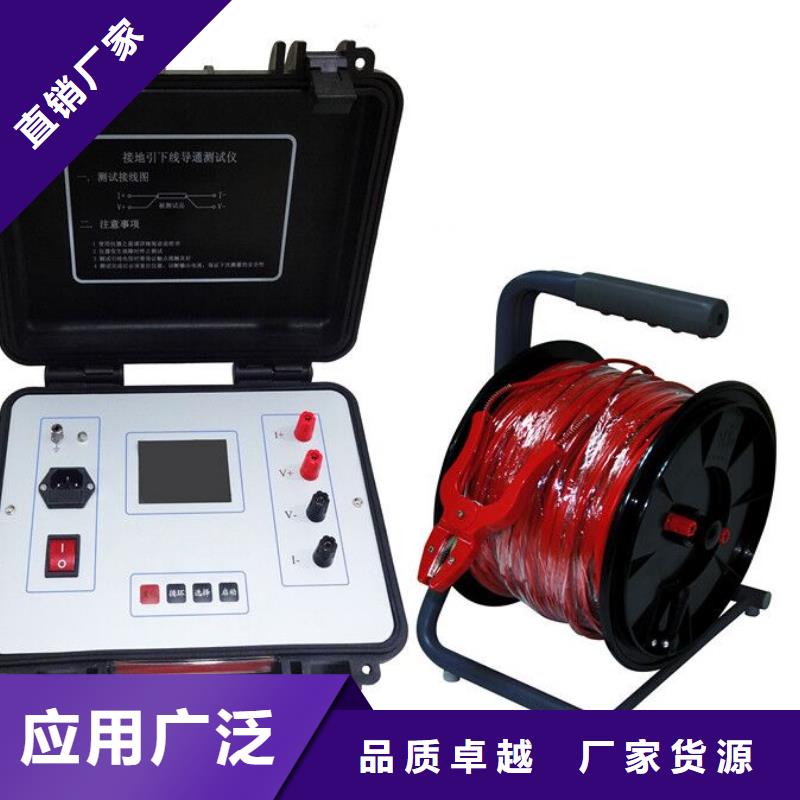

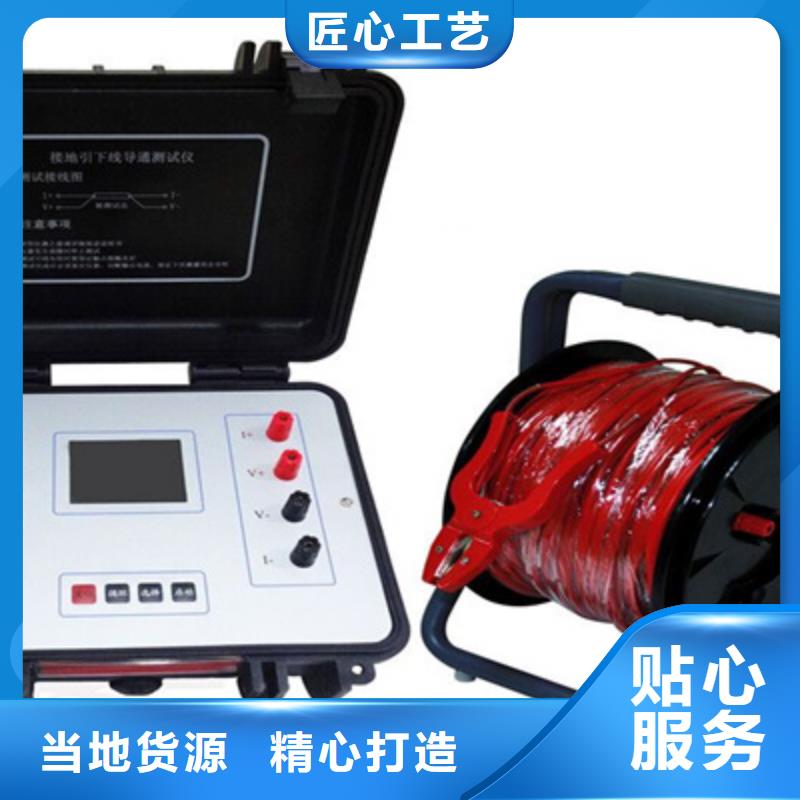

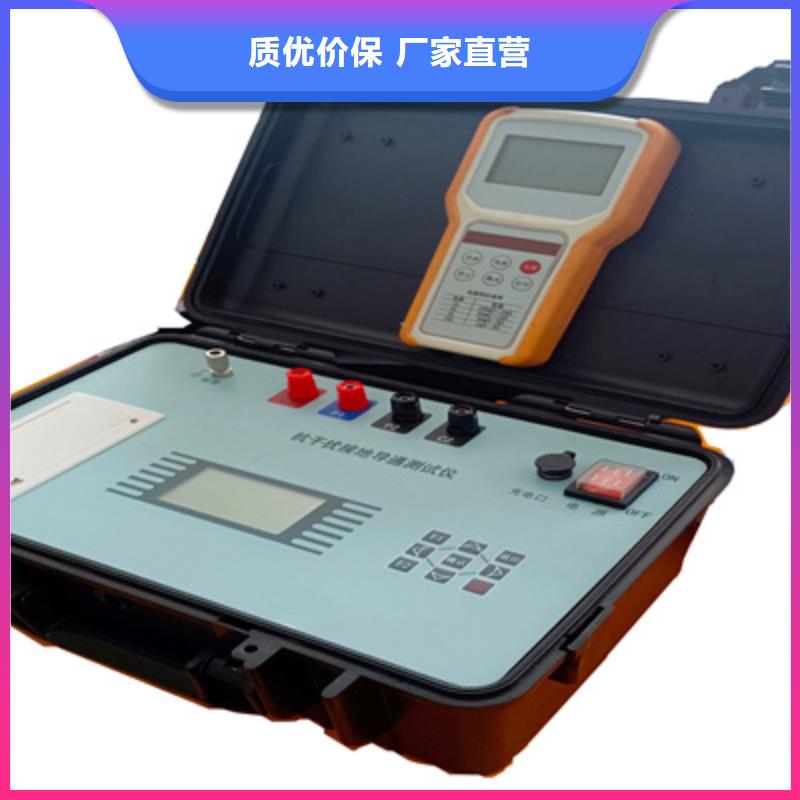

接地导通测试仪测试与操作方法1、接线测量接线，见下图：将红色测试线的粗线接到I＋上， 细线接到V＋上， 将黑色测试线的粗线接到I-上，细线接到V-上，红、黑两把测试钳分别夹到接大地网的两根接地引下线上，并用力摩擦接触点，确保接触良好 2、开机、测试、打印接好线后，确认接线正确牢固。开机（开关上I为开，O为关），屏幕显示如下图：电流选择：这时可通过选择/打印键对测试电流进行选择，每按一下该按键，显示屏会滚动显示以下几个界面（界面显示为可选择的测试电流，及该电流对应的量程）：测试：选择好所需测试电流后，按下确认键，开始测试，显示屏显示“正在充电”。同时电流表指示当前输出电流值。过几秒钟之后，显示“正在测试”：这时说明已充电完毕，进入测试状态。几秒后，就会显示测试结果，如下图。注意：此时仪器仍有输出电流，测试结果也在随时刷新（此时不可拆线）。打印测试结果：显示测试结果后，可按住选择/打印键1-2秒，打印机则会输出打印结果（如不打印，请检查打印纸是否用完，或打印纸是否安装正确）。复位：测试完毕后，按复位键，仪器电源停止输出电流，电流表回到零位，这时显示屏回到初始界面。结束测量：复位之后，关断电源后拆下测试线与电源线结束测量。七、仪器自检如果用户使用过程中，怀疑仪器故障，或怀疑测试结果不准确，可以用随仪器配备的标准电阻进行仪器自检。
