天正华意电气设备(舟山市分公司)tianzh3611是专业产销售的厂家,专业团队设计制作经验丰富,款式多样,可来图定制,欢迎咨询联系人:杨经理,地址:[平度市平安路2号]。

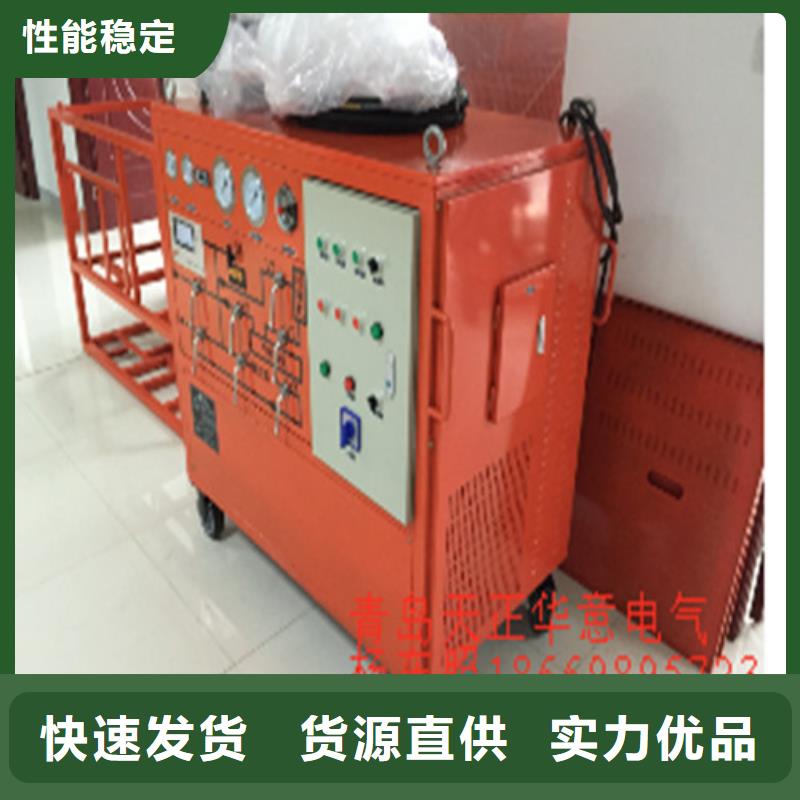

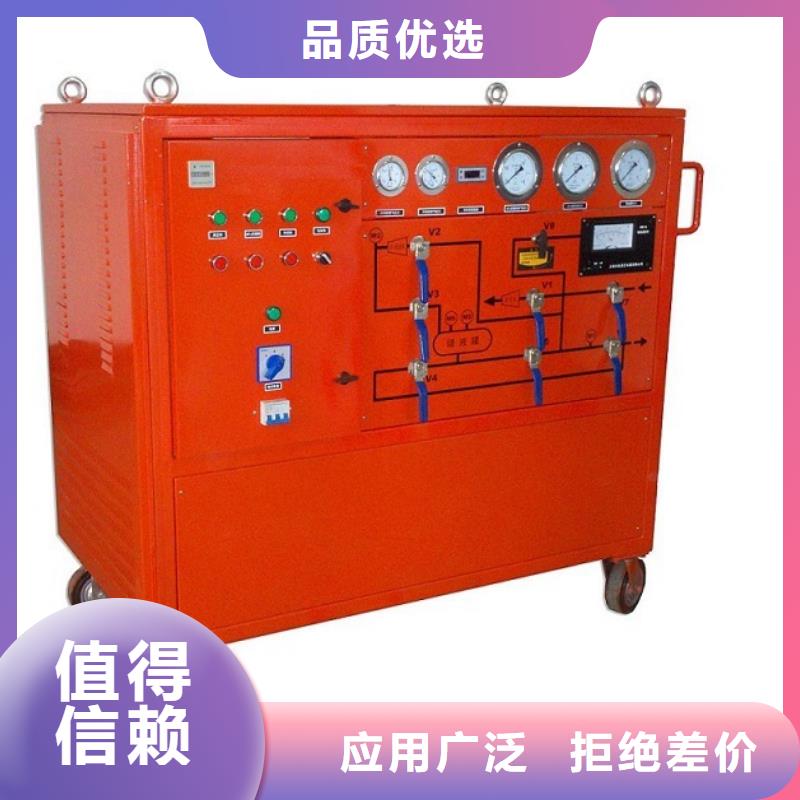

SF6气体抽真空充气装置、简明参数表型号TH7T-15-50真空泵抽速（m3/h）15极限真空度（Pa）10真空泵国产双极真空泵SF6回收压缩机（m3/h）12.2压力（MPa）2.5压缩机厂家半封闭谷轮压缩机过滤器颗粒（微米）0.02油份（PPM）酸值（PPM）0.1可水解氟化物（PPM）0.2生物毒性无水份（PPM）≤60SF6纯度≥99.9％SF6贮罐50LSF6贮罐材质碳钢制冷系统优质压缩机过滤器美国原装干燥器美国原装真空计数显阀门独有技术（内置蝶形密封，确保多次开关不会漏气）2.3、主要技术参数描述2.3.1、回收回收初压力≤0.8MPa回收终压力≤50KPa回收时间：对初压力0.8MPa的1 m3 SF6气体容积，回收至终压力50KPa，回收时间小于2.5小时。2.3.2、充气对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa，充气时间小于0.8小时。2.3.3、抽真空装置极限真空度小于等于10 Pa对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。2.3.4、贮存贮存容器容积0.05m3名义液态贮存量50kg贮存压力3.8 MPa2.3.5、净化对含水量1000PPM（体积比）以下的SF6气体，经本装置一次回收净化后，水份小于60PPM（重量比），油份小于10PPM（重量比）2.3.6、年泄漏率≤1％名义储存量2.3.7、噪声≤75dB(A)声压级2.3.8、工作环境温度 -10°- 40℃2.3.9、功率≤5KW2.3.10、电源：交流三相五线制 50HZ 380V±10％2.3.11、重量约600 kg2.3.12、外形尺寸（长×宽×高）：1400×810×1350三、工作原理和结构特征TH7T-15-50型SF6气体回收充放装置具有回收、充放、净化、抽真空、贮存、灌瓶等综合性功能，系统比较完全。

SF6气体抽真空充气装置喷油、漏油的原因及其方法油雾、喷油是不允许的，可能是油过滤器老化（可用一年）油位过高，油档板松脱，装配不当所致，可逐一检查。漏油可能是油封弹簧脱落、磨损，放油螺塞和垫片损坏，垫片未垫好，可逐一检查调换。7.3、SF6压缩机7.3.1压缩机启动后立即停机，可能是进口压力过高，致使高压排气压力过高，自动停机，减小进口压力。7.3.2压缩机电机过载，热继电器未复位，可能不运转。7.3.3压缩机内部有杂声，应有专业人员检查或更换压缩机。7.4、冷冻系统7.4.1冷冻压缩机高压压力过高，故障原因是冷凝器冷却风扇未开（或未运转）或冷凝器被污染物堵塞，排除方法：前者使风扇运转，后者清洗冷凝器。7.4.2冷冻压缩机低压压力过低：原因是膨胀阀堵塞，应清洗膨胀阀或清理干燥过滤器，原因之二可能是制冷系统泄漏，应查找泄漏源，并排除之，若必要再补充制冷剂。7.4.3冷冻压缩机高压力过低而低压压力过高，可能是压缩机内部故障应拆机检查。7.4.4冷冻压缩机气缸结霜，甚至排气管结霜。原因之一：膨胀阀调节不当，流量过大，应重新检查调节膨胀阀。原因之二：蒸发器内部短路，应检查蒸发器内部情况。原因之三：制冷剂充灌量太大，可适当泄放制冷剂。7.5、净化干燥系统7.5.1油分离效果不好可能是气体温度较高，应检查冷却器风扇是否正常运转，风扇叶片是否完好。油分离器失效，更换油分离器。

SF6气体抽真空充气装置功能检测（功能检测）测试各个模块，各个功能是否工作正常，此界面可以用于系统的检修查看和型式试验 系统帮助（系统帮助）此界面下留有公司的详细信息，传真、售后服务电话。2.3.6、配置时间（配置时间）轻触旁边表盘‘’，‘’，‘’，‘’，‘’可以配置主机相关内容。根据表盘信息修改时间参数。2.4、实时数据（实时数据）此界面下可以远程启动风机，启动对应编号风机，启动对应编号风机时间。可以粗略的观察系统工作状态，是否有报警信息。编号： 00：广播地址，通知操作所以的风机控制器01....16：通信地址，针对对应编号的风机控制器进行操作点击启动按钮：对应编号的风机控制器将开启。点击停止按钮：对应编号的风机控制器将关闭。点击详细数据将进入如下界面：（气体实时数据）左边按钮：为进入相关实时数据界面按钮。上一页、下一页：当单页数据超过10个，可以通过这两个按钮查看其他多个数据。（温湿度实时数据）左边按钮：为进入相关实时数据界面按钮。上一页、下一页：当单页数据超过10个，可以通过这两个按钮查看其他多个数据。（风机动作实时数据）左边按钮：为进入相关实时数据界面按钮。上一页、下一页：当单页数据超过10个，可以通过这两个按钮查看其他多个数据。2.5、历史数据（气体历史报警数据）左边按钮：为进入相关历史数据界面按钮。上一页、下一页：当历史数据超过10个，可以通过这两个按钮查看其他多个数据。（温湿度历史报警数据）左边按钮：为进入相关历史数据界面按钮。上一页、下一页：当历史数据超过10个，可以通过这两个按钮查看其他多个数据。（风机动作历史数据）左边按钮：为进入相关历史数据界面按钮。上一页、下一页：当历史数据超过10个，可以通过这两个按钮查看其他多个数据。
