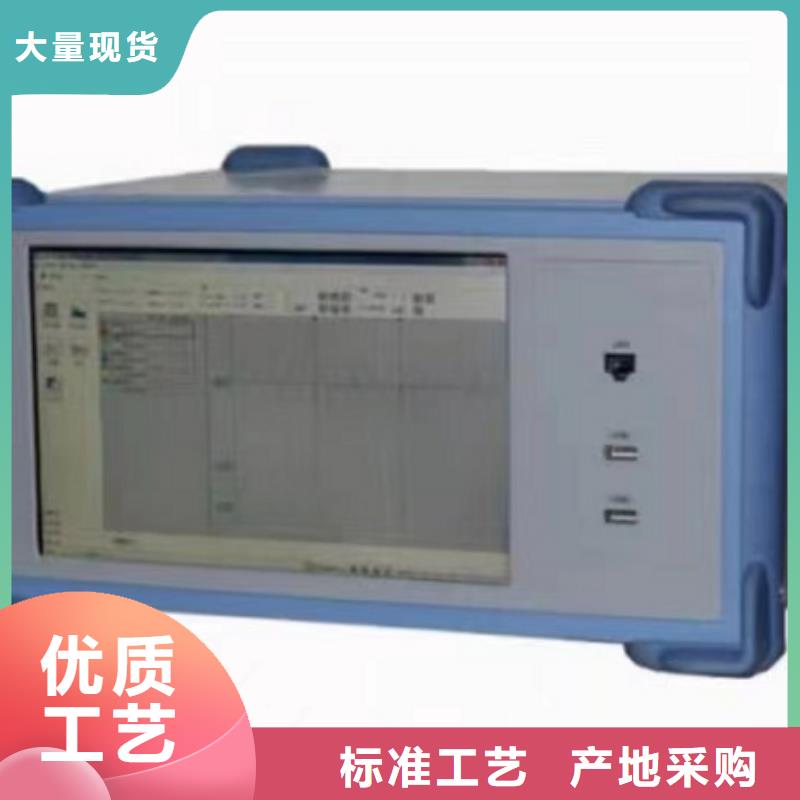

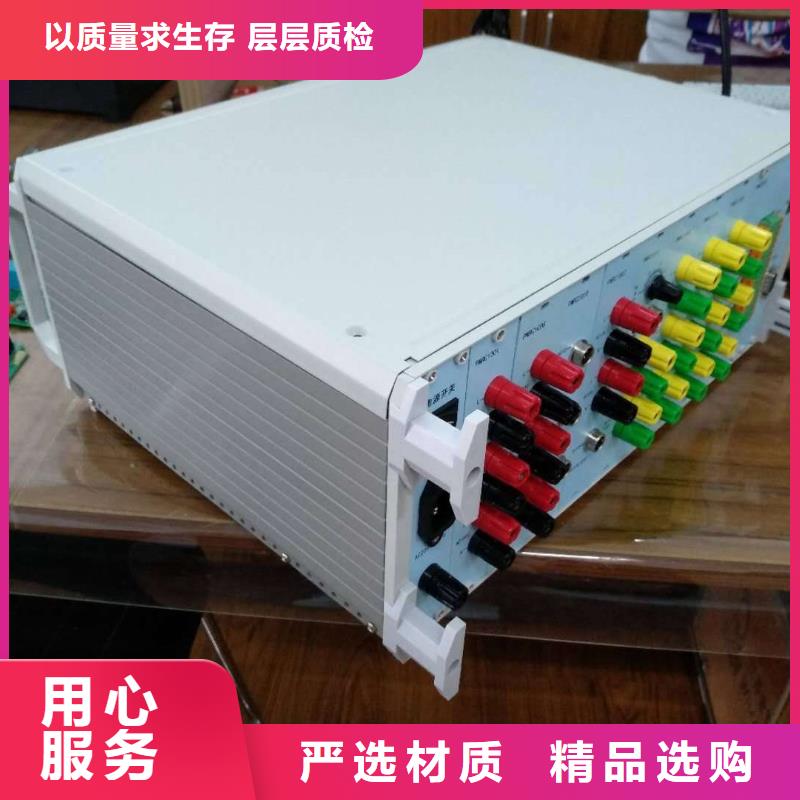

SOE测试仪 是针对电力系统应用而开发的瞬态信号记录仪器，仪器内部软件预置了针对发电机调试的试验模板，使用户可以通过记录仪很方便的完成发电机三相短路特性曲线，空载特性曲线，甩负荷试验，自准同期校核试验，励磁系统扰动试验，励磁系统频率电压特性试验，励磁系统灭磁时间常数测量，发电机进相试验，发电机转子交流阻抗试验，功率分析试验，励磁系统PSS试验，电机启动试验，变压器冲击试验，电力系统故障查找等过程记录。仪器具有丰富的软件组件使用户可以通过软件组件，进行图形分析，组合运算，有效值计算，交流功率计算，三相对称性分析，频谱分析，谐波分析，曲线相关性分析，图形编辑和相量图绘制等操作。试验数据和分析结果可以生成WORD/EXCEL形式试验报告，也可以通过软件生成JPG图片导出，以方便用户对试验结果进行深入的分析和处理。仪器具有12路模拟量输入，12路有源开关量输入和3路开出量信号，采样频率可达100KHZ，基本可以满足电力系统各种试验的瞬态信号记录要求。并且所有的模拟通道之间均相互隔离，以避免试验中不同电位点的连接问题导致被测系统发生故障。

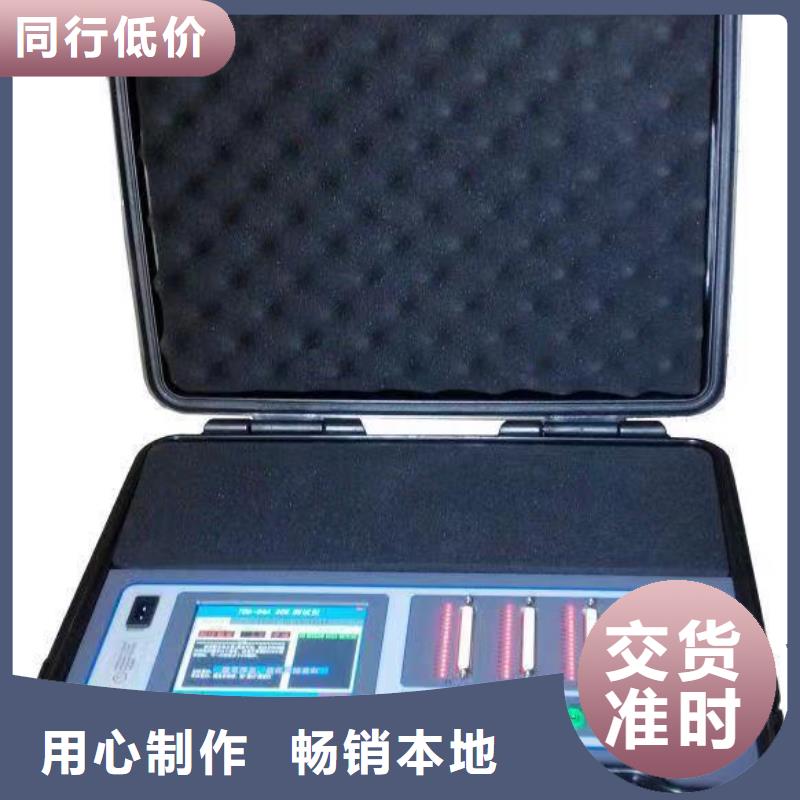

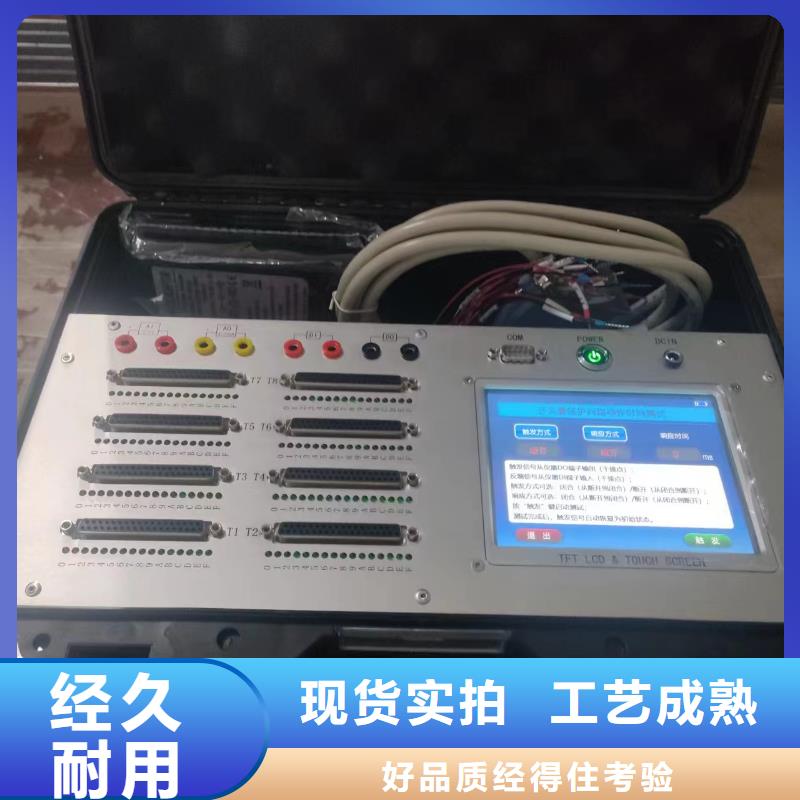

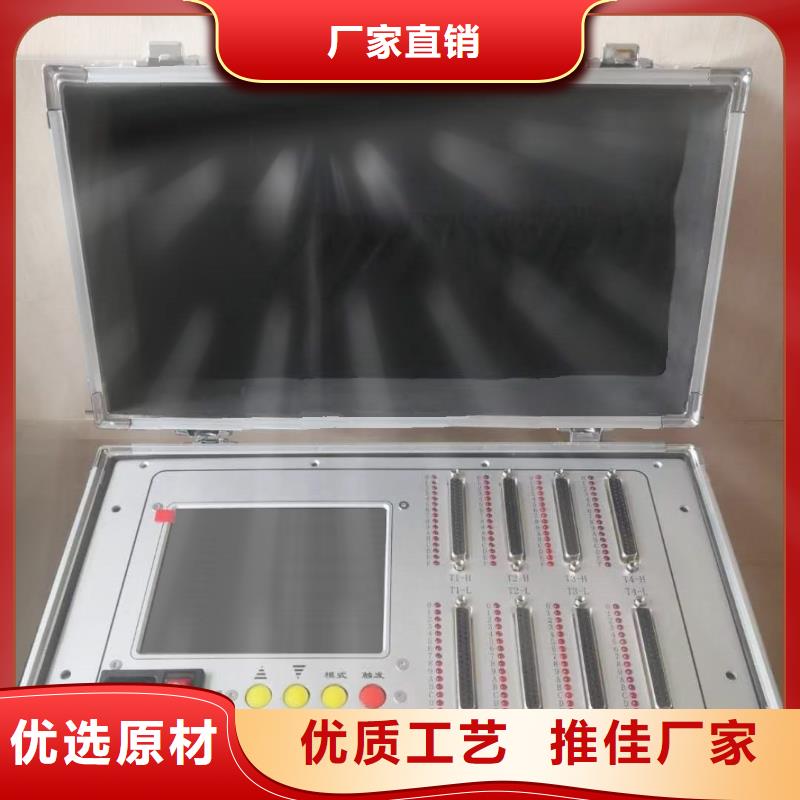

SOE测试仪开关量输出通道特性：项目规范值测试条件开路耐压0-300VIs＝0.5uA导通压降小于2.6VIf＝100mA电流容量150mAVs＝2.4V隔离特性1500VDO通道间初始\复位状态开路3、当地面板布局图1：AC电源插座(充电插座) 2：彩色液晶触摸屏3：电源开关 4：DO输出插座（DB37）4、当地输出插座和通道序号仪器面板上有 4个DB37型输出插座。每个插座包含16个输出通道，共计64个输出通道。每个DB37插座内部引脚与通道序号的对应如下图：根据用户使用的不同厂家的SOE设备，可选配不同的测试电缆附件。通用型电缆为出厂标准配置，专用型电缆需用户根据自己使用的DCS系统规格单独订购。5、当地触发输出时序图根据不同的系统测试需要，本仪器可选择顺序触发、当地逆序触发、当地分组同步触发和重复脉冲触发4种模式。其输出时序如下：5-1、当地顺序触发 用于常规的SOE通道分辨率测试。例如一个SOE记录设备的标称分辨率为1ms，要验证该设备的实际分辨率是否符合要求，我们用TDS64B的信号输出通道依次触发被检验设备的每个DI通道，每个通道触发的间隔时间设定为1ms，所有被测量通道都触发完之后，调取被检验设备的SOE记录，查看其记录的每个通道的触发时间值是否符合测试仪实际输出的触发顺序和间隔时间，这样就能够判定该设备的SOE记录精度是否符合规范。

SOE测试仪顺序触发 用于常规的SOE通道分辨率测试。例如一个SOE记录设备的标称分辨率为1ms，要验证该设备的实际分辨率是否符合要求，我们用的信号输出通道依次触发被检验设备的每个DI通道，每个通道触发的间隔时间设定为1ms，所有被测量通道都触发完之后，调取被检验设备的SOE记录，查看其记录的每个通道的触发时间值是否符合测试仪实际输出的触发顺序和间隔时间，这样就能够判定该设备的SOE记录精度是否符合规范。顺序触发模式下的输出时序如下：4-2、本地逆序触发 触发模式与顺序触发相同，但是触发通道的先后顺序相反。时序图如下：4-3、本地重复脉冲触发 该模式下所有DO输出通道同步输出1-99个重复脉冲。脉冲宽度和间隔时间可定义为1-9999ms。通常用于对SOE或其它干接点型DI通道做抗干扰滤波特性试验。输出时序如下：5、本地测试操作步骤1、本地测试电缆连接使用DB50电缆转接线将的开关信号按顺序连接到被测试的SOE记录设备的DI接线端子上。2、本地接好测试电缆后接通测试仪电源。开启测试仪电源，按测试需求选择进入不同的触发模式界面。设置触发信号的间隔时间、本地脉宽、本地间隔、本地次数等参数。3、本地试验触发。按“触发”键，观察被测试的SOE模件上的通道指示灯应能被触发点亮。否则要检查接线是否正确或接触是否牢靠。4、本地确认所有已连接到测试仪的通道均可被正常触发和复归以后；做好SOE系统侧的记录准备；选择的触发模式和间隔时间，启动触发，触发后约延时5秒后自动复归或按任意键复归。5、本地从被测设备中调取SOE触发记录，与测试仪发出的实际触发顺序和间隔时间进行比对。单位名称：青岛天正华意电气设备有限公司公司地址：青岛平度市李园街道办事处平安路2号
