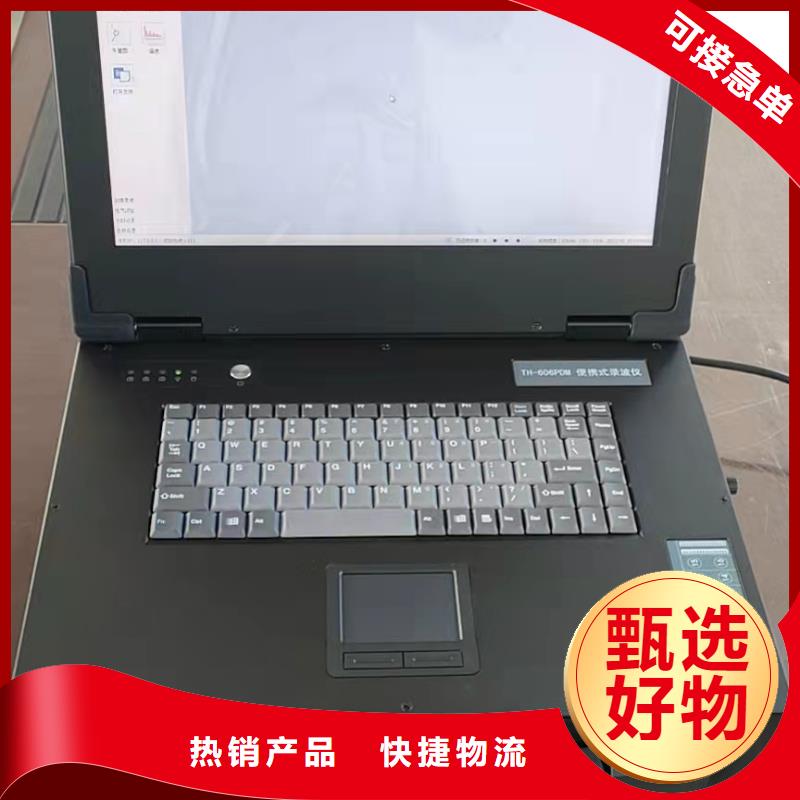

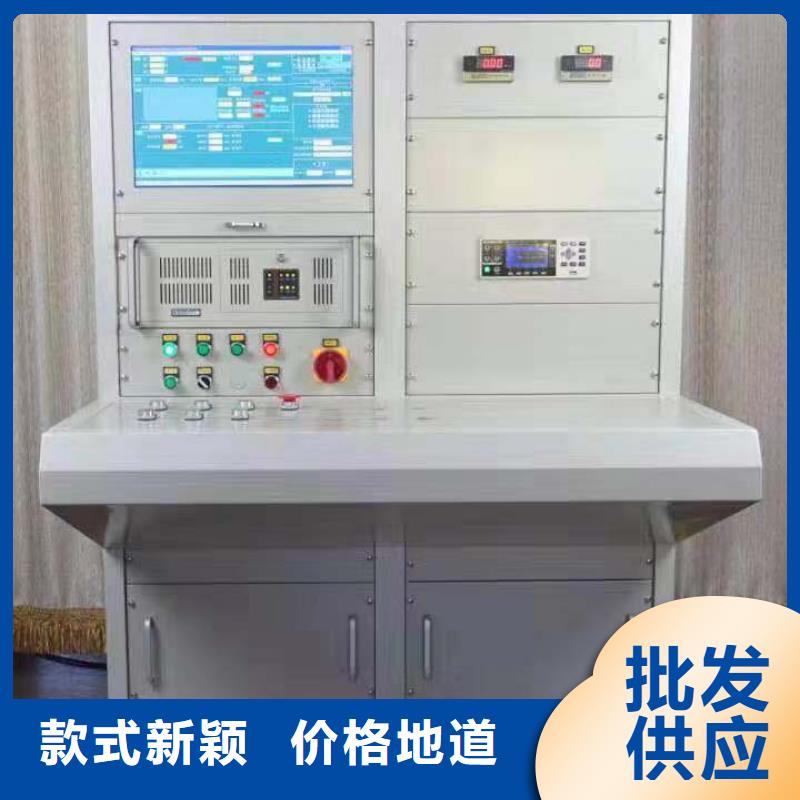

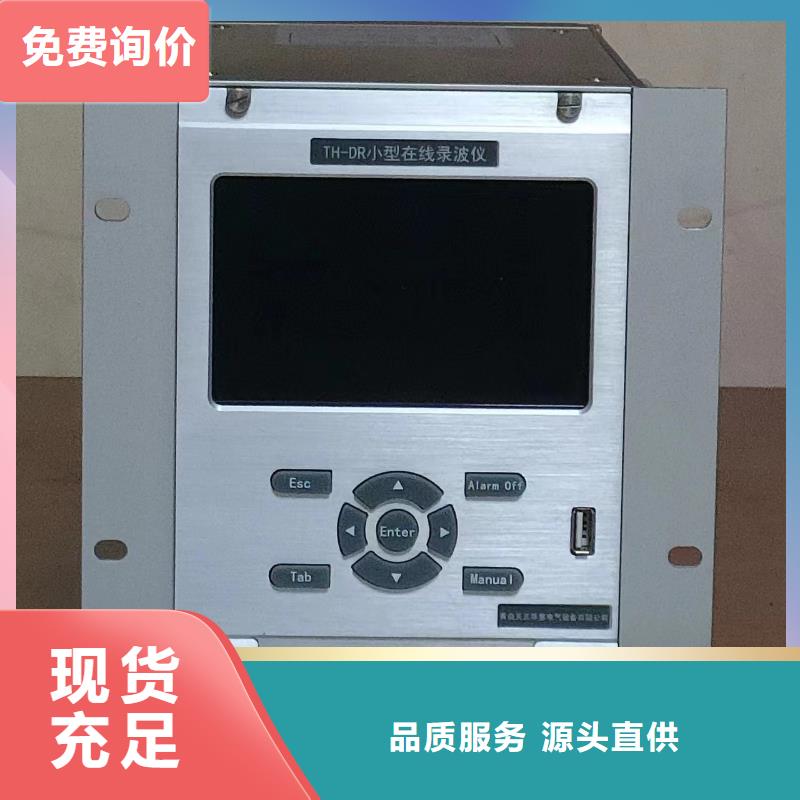

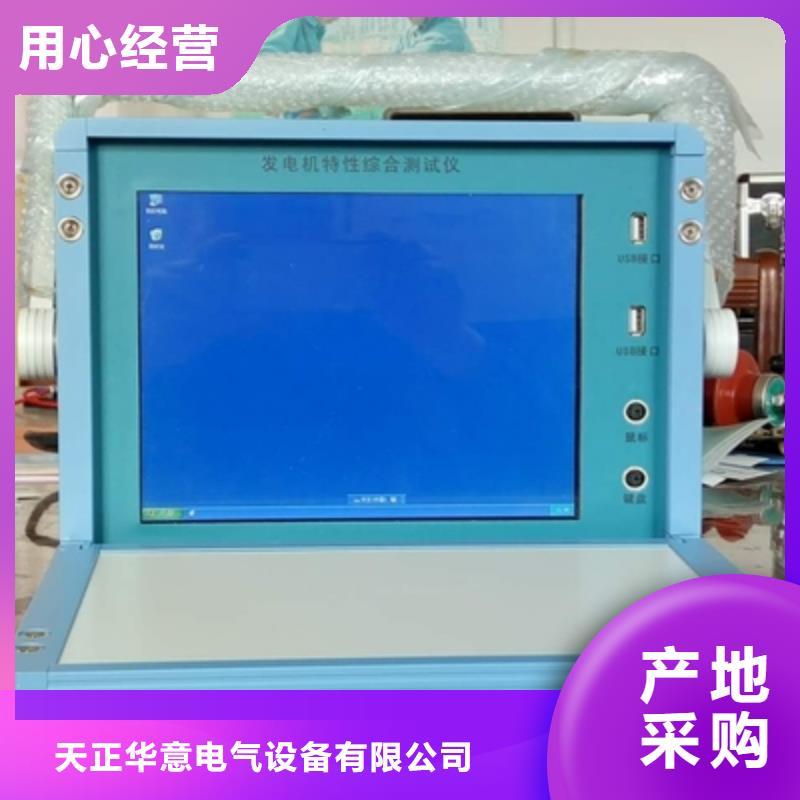

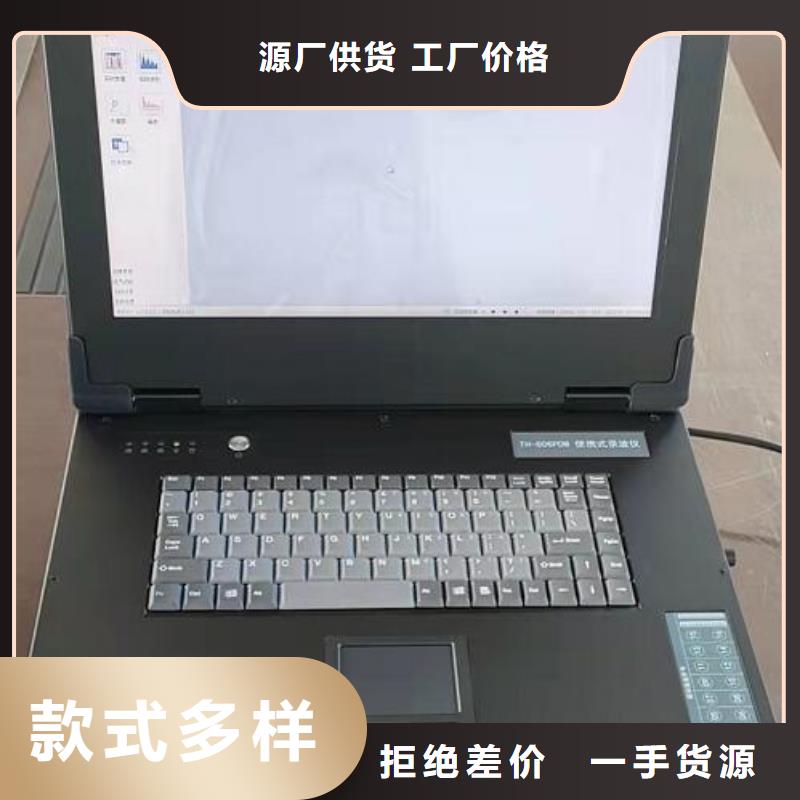

录波仪7.8.上传故障记录到PC机上位机可以列出当前录波仪存储的全部故障记录文件，并可上传文件到本地硬盘，具体操作请参见PC机软件包用户手册。八、谐波分析8.1.实时显示/谐波分析按“菜单”键，选择弹出菜单的“实时显示/谐波分析”，进入实时谐波分析画面。谐波分析画面支持的操作：F1：运行/暂停F2：保存当前数据到存储器。记录的类型用图标标记，文件扩展名为“HAR”。在记录列表中，可以打开、删除记录。F3：选择模拟通道保存的数据作为一种记录，可以用记录列表对话框（按“菜单”键，选择弹出菜单的“记录”）打开、删除。8.2.选择模拟通道对话框按F1键切换选中的参量。录波仪多可同时进行3个模拟通道的谐波显示，选择多于3个通道的 操作将被禁止。 便携式录波分析仪 发电机特性记录仪 故障录波仪 交流电机综合试验台 发电机启动试验系统参数综合测试仪 电机定子性能综合测试台 便携式波形记录仪 发电机特性综合测试仪 电机经济运行测试仪 电量波形记录分析仪

SOE测试仪录波仪开关信号发生器项目 规范值 测试条件开路耐压 0-300V Is＝0.5uA导通压降 小于2.6V If＝100mA电流容量 150mA Vs＝2.4V隔离特性 1500V DO通道间注：测试装置断电时所有接点为开路状态3、输出插座(DB50)线号表引脚号 标识 功能说明 引脚号 标识 功能说明1DO-16A 开关量输出通道16 26DO-8B 开关量输出通道82DO-15A 开关量输出通道1527 DO-7B 开关量输出通道73 DO-14A 开关量输出通道1428DO-6B 开关量输出通道64DO-13A 开关量输出通道1329DO-5B开关量输出通道55DO-12A 开关量输出通道1230DO-4B 开关量输出通道46DO-11A 开关量输出通道1131DO-3B 开关量输出通道37DO-10A开关量输出通道1032DO-2B 开关量输出通道28DO-9A开关量输出通道9 33 DO-1B 开关量输出通道19NC空 34NC空10DO-8A 开关量输出通道8 35AI＋ 11DO-7A 开关量输出通道7 36GNDA 12DO-6A 开关量输出通道637AO-13DO-5A 开关量输出通道5 38 NC空14 DO-4A 开关量输出通道4 39NC 空15DO-3A开关量输出通道340DC14V 16DO-2A 开关量输出通道2 41DI_B 17DO-1A开关量输出通道1 42 GND_232 18DO-16B开关量输出通道1643DC5V 19DO-15B开关量输出通道1544DC5V20DO-14B 开关量输出通道1445NC 空21 DO-13B 开关量输出通道1346 DI_A 22 DO-12B 开关量输出通道1247RXD_23223DO-11B 开关量输出通道1148 TXD_232 24DO-10B开关量输出通道1049NC空25DO-9B 开关量输出通道9 50NC 空4、开关信号输出等效电气图二、开关信号发生器（SOE测试）使用说明1、测试原理SOE测试开关信号发生器主要用于验证SOE系统记录准确性的测试装置。其基本测试原理是：用一组标准的开关量信号（具有准确的排列顺序和时间间隔），触发SOE模件，

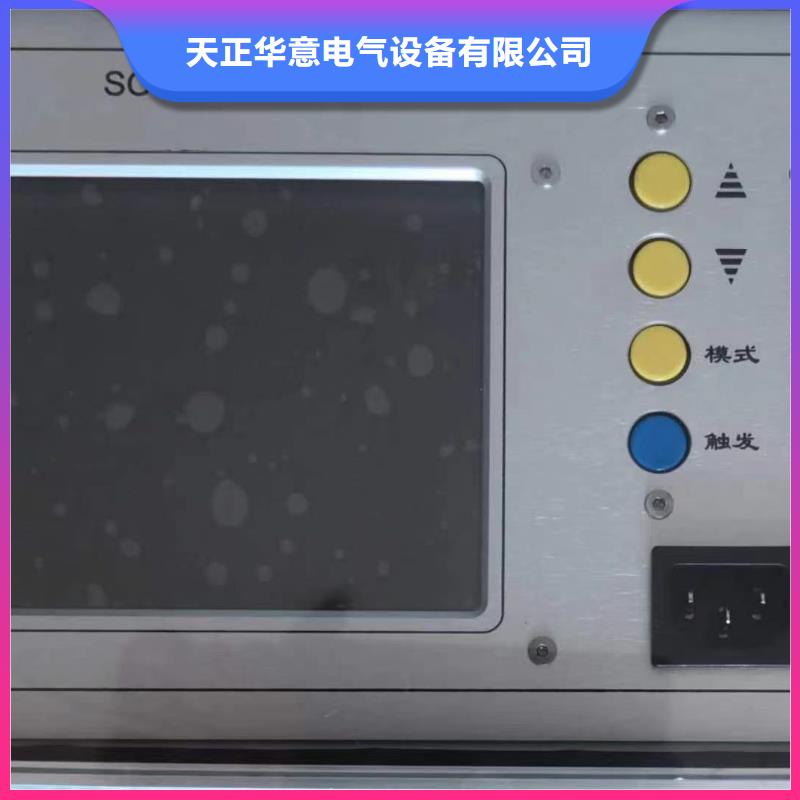

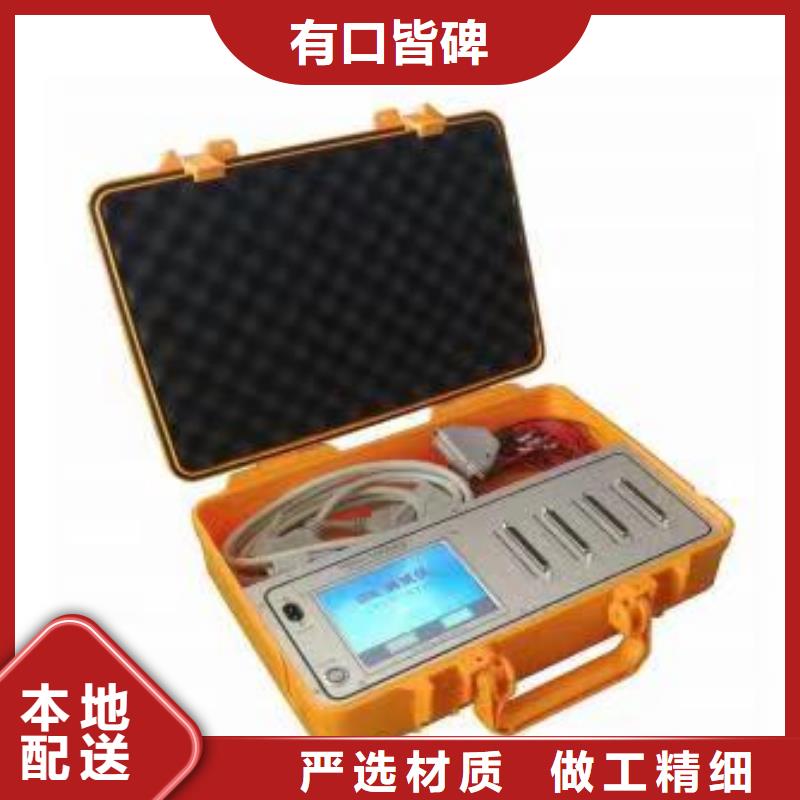

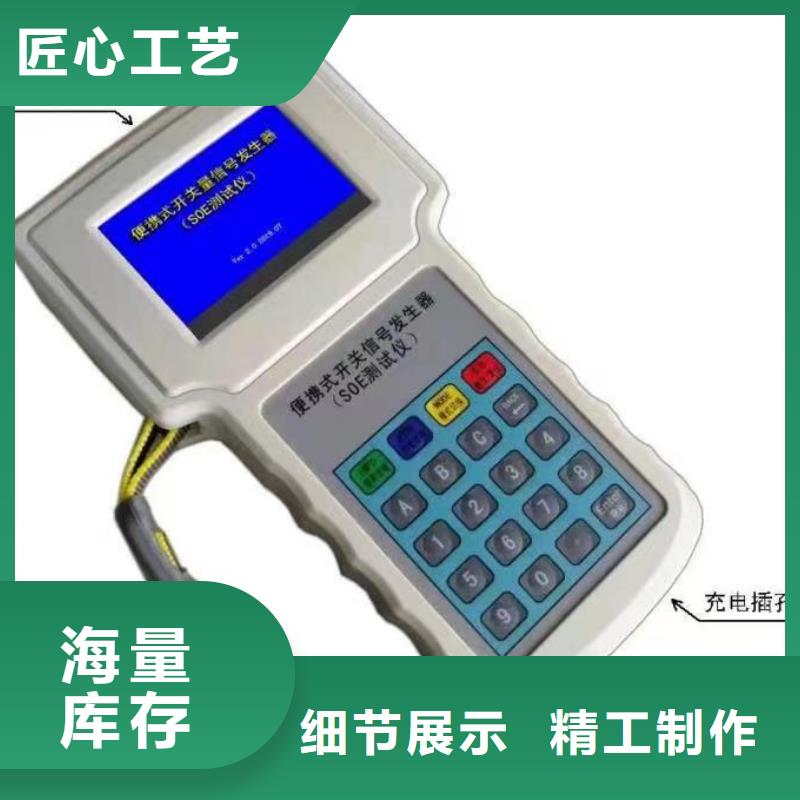

SOE测试仪开关信号发生器录波仪使用说明书青岛天正华意电气设备有限公司手持式多功能型SOE测试仪，是我公司研制的系列SOE测试设备之一。具有16个高性能电子接点型开关量输出通道和多个辅助测量IO通道。具有多种模式的SOE测试功能（顺序触发、逆序触发、重复脉冲）SOE测试仪内置锂离子电池，无需AC 电源即可连续工作8小时以上。彩色液晶显示器和智能按键构成友好的人机界面，设置操作一目了然。超便携的手持式设计使得非常适合于工业现场测试，也可用于科研单位的试验室、计量室等。外型图标配附件_16通道测试线 标配附件_AC电源充电器 标配附件_便携式仪器包一、 开关信号发生器（SOE测试）技术参数1、基本参数开关量输出通道：16个无极性模拟接点开关输出模式：顺序触发，逆序触发、重复脉冲触发间隔：0.1ms-999.9ms（以0.1ms为单位可调）遥信宽度: 1ms-9999ms遥信间隔时间:1ms-9999ms遥信重复次数:1- 99时基精度：±3us(1ms间隔测试)稳 定 度：优于20ppm内置电源：14.8V3AH锂离子电池（可连续工作8小时以上）外接电源：AC220V50Hz功率消耗：＜10W工作温范围：-10-55℃外形尺寸： 130＊240＊60mm（手持机）整机重量：1200g2、开关量输出通道特性：
