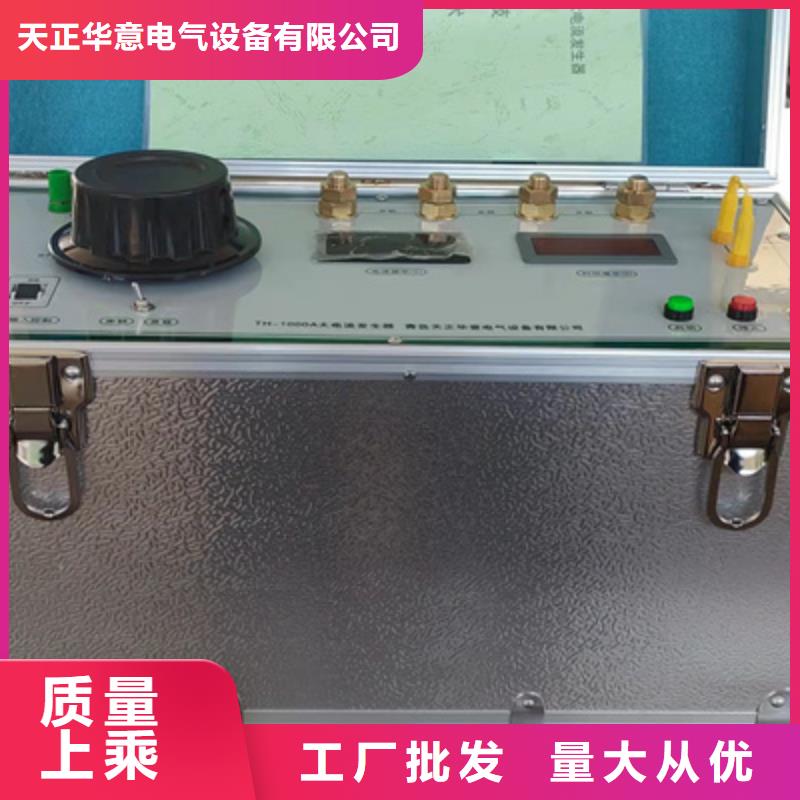

大电流发生器TH-1000A三相大电流发生器，是我公司经过长期的试验，针对断路器，电流互感器和电动机保护器的性能特征，专业化的设计，该装置主要用于对断路器、电动机保护器和电流型电动机保护器、热电偶的校验。而且还可以对所有的过流自动化保护装置进行相应的、有效的检验和测试。本仪器在设计上采用了先进的单片机控制技术，从而使该仪器在使用时操作简单方便。整个测试过程中性能可靠稳定、读数直观快捷，而高精度传感器的应用，则有效的保证了测试数据的准确性。 二、适用范围 1、适用于各类型的电流互感器、断路器 低压电动机保护器、热继电器测试。2、适用于生产电动机保护器厂家进行产品质量校验、出厂试验调试。 3、适用于各高校及科研机构的研发、试验、教学。三、主要特点及技术参数 ◆可输出0～1000A（可定制）电流 2000A◆可同时串接若干只校验，提高工作效率[技术参数]1、电源输入：AC 380/220V 50Hz 三相四线2、输出电流：0～1000A（可定制）四、操作方法（1）电源接通前，应断开“电源控制”开关，并将“三相调压器”旋钮调零位。（2）接通电源，将“电源输入” A、B、C、N端子接入三相四线电源，然后将“A、B、C三相电流输出”端子及连至被测点。（3）连接完毕后，合上“电源控制”开关，把调至所需要的电流，按下“启动”按钮，分相调节“三相调压器”旋钮，调出所需要的电流数值，然后按下“停止”按钮，再次按下“启动”按钮，即可对被测继电器进行特性试验。

大电流发生器主要技术参数额定容量（常用参数）：10kVA输入电流：AC 0 ～ 27A输出电压：AC:10V DC 0 ～10V输出电流：AC 0 ～ 1000A DC 0 ～ 1000A 电压测量精度：0.5 ％FS ± 3 字电流测量精度：0.5 ％FS ± 3 字计时长度：0 ～ 48小时电源电压：AC380V ±10％,50Hz±1 Hz四、操作说明在系统上电后，PLC会自动判断调压器是否归零，如未归零则将调压器归零，在调压器归零过程中，除急停按钮外，任何操作都不能执行。1.系统启动界面。自动测试：点击后进入自动测试，设置流程，设置完成后进入自动测试项目，启动后系统将按照设置进行测试。自动测试模式下，设备上的操作按钮，除急停按钮外，其他按钮都不能进行操作。手动测试：点击后直接进入手动测试模式。在次模式下，需要人工控制，设备启停，电流的增减操作。查看数据：可以查看7天以内的自动测试和手动测试的相关数据。并能将数据存储到U盘当中。注：请注意及时保存相关测试数据，以防超过时间，数据丢失。系统设置：主要对被测件的保护温度进行设置，防止被测件温度过高，烧毁被测件。

大电流发生器.设置参数在主界面上，选中“设置”，然后按确定后进入设置界面,如图7:图7 设置界面按左←，右→时切换光标移动位置，按上↑、下↓时更改光标位置数据的值。光标位置和设置的数值全部可以自动循环，前且在使用时有默认的标准值。如果所有的参数都设置完成，按取消退出设置回到主界面开始状态。（3）手动升流试验零位检查—当选中“试验”后，按确定就进入提示试验状态。如果调压器不在零位，将提示“试验前请先回零”，退出试验并且切换到回零命令。试验过程—接地和回零确认后，可以进行试验。选中“试验”后按确定，接触器合闸，这时输出电流几乎为0,如图8:图8 手动升流试验界面按上↑，输出电流将不断上升，松开就停止升流，如果到上限就提示满量程；按下↓，输出电流将不断下降，松开就停止降流，如果到下限就提示已回零；按计时←，计时开始工作，到耐流时间计时结束完成试验；按取消→，取消试验过程；在升流过程中，如果输出电流有效值超过“电流上限”值将认为短路事故，接触器立刻分闸并显示试验结果，包括输出电流的有效值、耐流时间等，调压器开始回零，回零完成试验结束。如果在耐流过程中，如果输出电流有效值没有超过电流上限，计时结束后，结果显示区就显示平均输出电流、耐流时间等，调压器开始回零，回零完成后接触器分闸试验结束。
