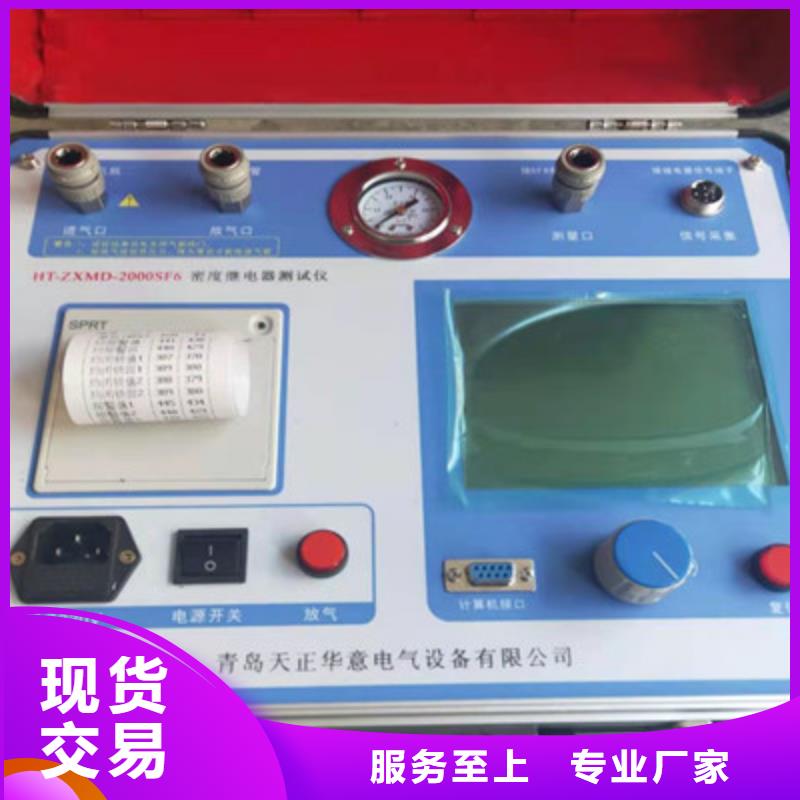

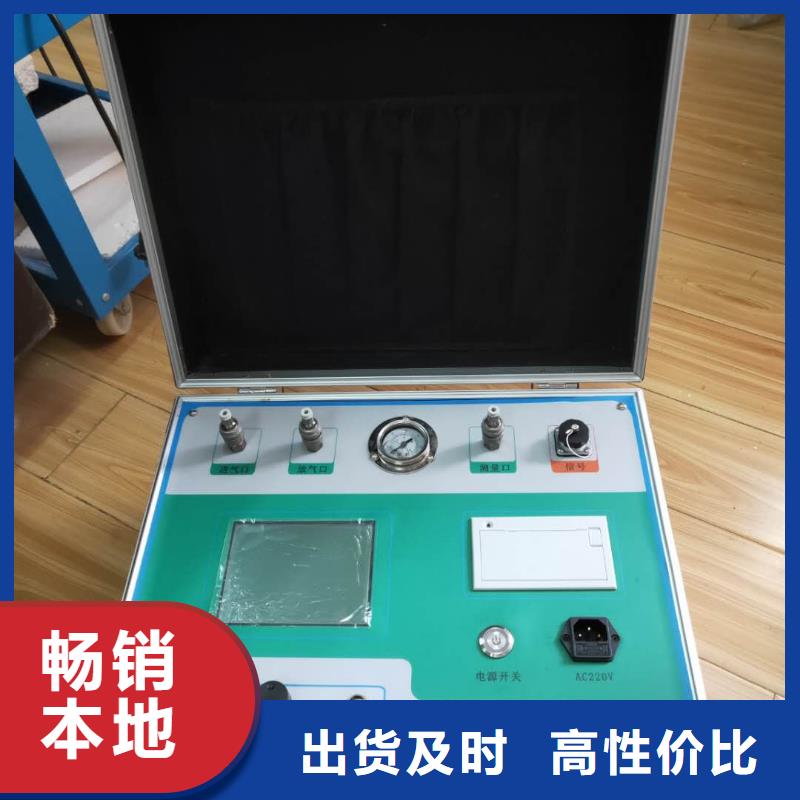

瓦斯继电器校验仪本产品为便携式工具，使用方便可靠，是SF6密度继电器校验 的选择。三、技术指标 ?工作电压：AC220V、50Hz?仪器功率：50W?仪器精度：0.2级?压力显示分辨率：0.001MPa?压力校验范围：0～1.0MPa?环境温度显示分辨率：0.1C?环境温度测量范围：-50℃～150℃?工作湿度：90％RH?校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁?显示方式：320×240图形点阵单色液晶屏?操作方式：旋转鼠标（一键飞梭）输入?打印机型：高速微型打印机?打印方式：汉字报表式打印?存储容量：可同时存储50次试验结果?外形尺寸：主机 365×300×220(mm3) 附件箱400×370×200(mm3)?SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。?仪器重量：8kg四、仪器面板图进气口 放气口 压力表 测量口 信号接口 微型打印机液晶屏 放气按钮 电源开关 电源插座 对比度调节 通讯口 旋转鼠标 复位按钮五、使用方法 1. 现场校验SF6气体密度继电器时，断开与密度继电器相连的电源，以免损坏校验仪。2. 根据测试目标，把报警导线和闭锁导线分别与密度继电器的信号插座对接好。当进行单动作信号校验时，不使用的鳄鱼夹可闲置，但不要与其它鳄鱼夹发生接触。测试一个信号时（单报警、单闭锁１或者单闭锁２三者其中之一）应只接相应的测试信号，并在操作界面上选择“单信号”，系统会自动识别。

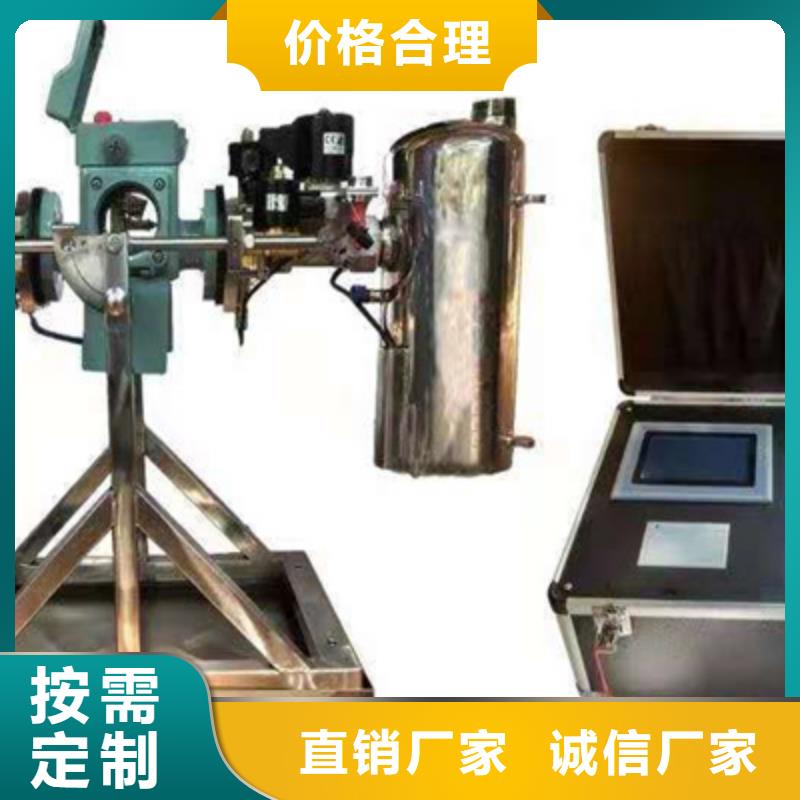

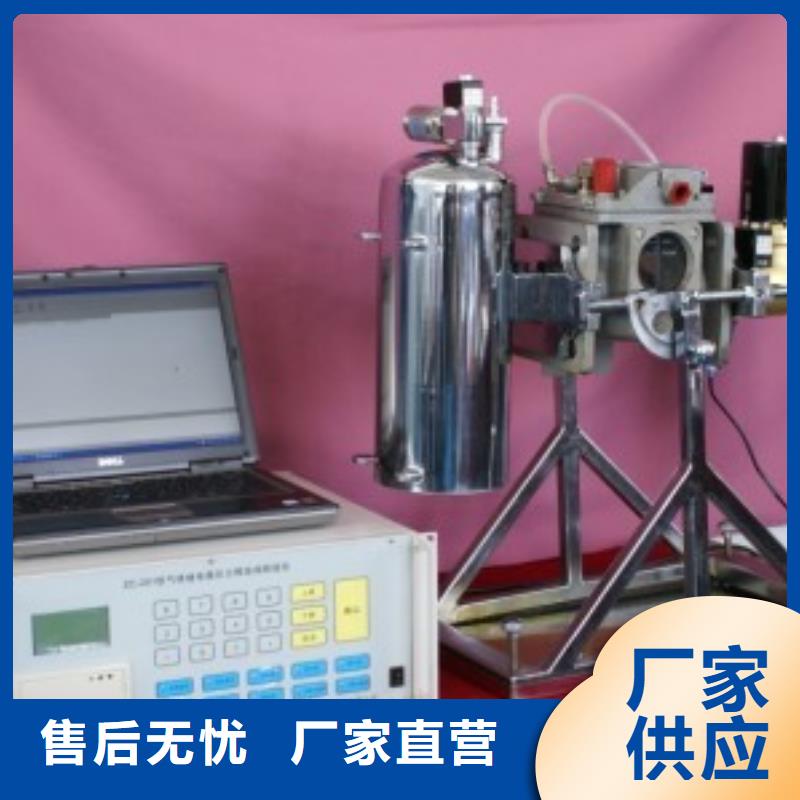

瓦斯继电器校验仪按照操作界面提示部分的操作提示应将校验仪竖起来，旋转校验仪的方法：右手扶着回油筒，左手拔出[定位销] ，使校验仪竖起来。瓦斯继电器校验仪装好气体继电器后打开闷盖加入新变压器油3～5kg，用户次使用时，自备新变压器油3～5kg，从回油桶排气口13注油约2kg，快速阀、排气阀打开，校验台旋转至竖立位置使油全部流入压力油筒，注油量以油从[放气阀] 6溢出为止，再将校验仪再旋转少许使主油油筒尾部略高2cm，待[放气阀] 6无油溢出为止。特别注意在做实验的时候闷盖一定要揭开，开始接下来的操作。.按动主开关按钮在该仪器的触摸屏上将会出现图（1）的主菜单画面。.出现该图（1）中的主菜单之后可以选择您需要测试的操作，如重瓦斯测试，轻瓦斯测试，密闭性测试三种。第四种项操作是我公司工作人员维修调试专用操作。首先我们介绍一下轻瓦斯测试：步将球阀7打开，手柄平行罐体就是打开，测重瓦斯，球阀要一直打开，不需要扳动，手柄总是平行罐体。黑色和红色的瓦斯继电器信号夹夹在待测的气体继电器的对应的轻瓦斯接线柱上，用手点击一下图（1）“轻瓦斯测试”的操作界面，再点击“开始测试”，你将会看到图（2）的操作界面。出现图（2）操作界面后，用户可以自定义设置“回油时间”，这个键在触摸屏的左下方，建议设置时间是40秒，以便充分回油，保证下一次测试的准确性。回油时间短的话可能回油桶里面的油没有充分回油，有可能导致充油时油会从排气口中喷出来。所以特别：实验的时候闷盖不要对着人或者设备的方向。6.1.1.10. 按照操作界面提示部分的操作提示应将校验仪竖起来，旋转校验仪的方法：右手扶着回油筒，左手拔出[定位销] ，使校验仪竖起来。 转下放油，再重新注入新油。注意放油时不能污染电气元件和环境。待油放尽后旋上压力油筒[气塞] 3螺帽，按5.1.1项的操作步骤进行注油；以后每三个月更换一次储油筒的油，7.1.5仪器应避免雨水渗入内部，面板要避免油污染，避免跌落或强烈振动，存放于干燥地方；7.1.6 试验结束后，仪器表面油迹。7.2仪器的维修与处理：7.2.1仪器出厂时经过严格的性能检查，如发现新仪器工作不正常，请与我公司联系，简单故障可在电话或传真中引导解决；7.2.2本仪器线路比较复杂，如仪器出现故障，用户不要自行维修，请返回我公司修理。

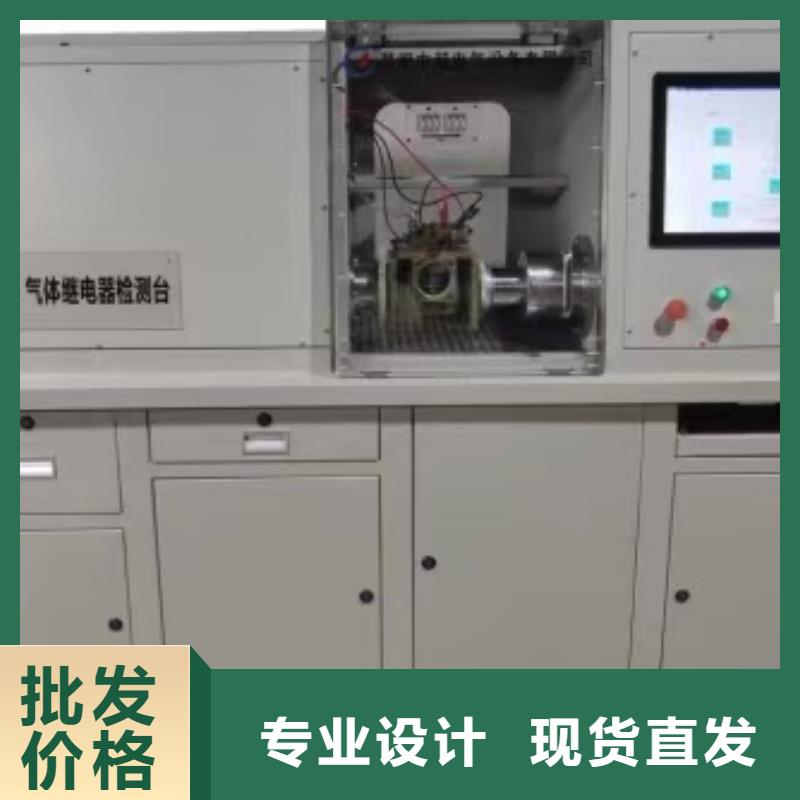

瓦斯继电器校验仪采用单通道管路校验技术，但同时配有适配于不同型号的口径转接器，校验时可选取相应口径的转接器，具有测试速度快、精度高、数据准确、重复性好等特点；3）可对瓦斯（气体）继电器流速值、容积值及密封性能的自动检测和校验，各测试项目可分别独立完成，互不影响，同时可将测试结果进行保存和打印；4）采用计算机控制，鼠标键盘操作，彩色液晶显示器显示，界面直观、操作方便，自动化程度高：5）使用于国产QJ系列（25、50、80）、进口（如EMB系列、MR系列、COMEM等）瓦斯（气体）继电器的校验。6）使用液压压紧技术，操控性更好。三、技术指标工作环境温度：-10℃~＋60℃工作电源：AC220V 50HZ供电方式：单相电源供电额定功率：3.7KW流速检测范围：Φ80: 0~2.2m/sΦ50: 0~3.2m/sΦ25: 0~4.2m/s气体容积检测范围：0~1000ml密封性能校验：试验压力：0.1~0.25MPA（可任选）试验时间：1~80min（可任选）校验精度：1.0级（流量计精度0.5级）显示方式：15寸彩色液晶显示器操作方式：计算机控制，鼠标，键盘操作打印方式：USB打印机全中文报表打印外形尺寸：1650×850×1780mm（长×宽×高）净 重：350KG四、工作原理图二油路图4.1密闭测试4.1.1 进行密闭测试时2、14气动球阀关闭9、11电磁阀关闭，4电磁阀打开，空压机通过5气管给管道加压，达到规定压力时，3压力计反馈信号给控制系统，控制系统给信号于4电磁阀关闭5气管。在此压力下测试瓦继电器密闭性。4.1.2 密闭测试完成，系统控制管路泄压，油回流至回油槽。4.2容积测试4.2.1 容积测试，2、14气动球阀关闭，4、10、11电磁阀关闭，9电磁阀打开，12气管给瓦斯继电器加气把油压至8容积筒，7压力计采集体积将信号送至系统，同时系统采集瓦斯继电器轻瓦斯触发信号，如果轻瓦斯触发时容积在标定值范围以内结果即为有效，否则无效。4.2.2 测试完成，10电磁阀打开容积筒内的油回流至回油槽。
