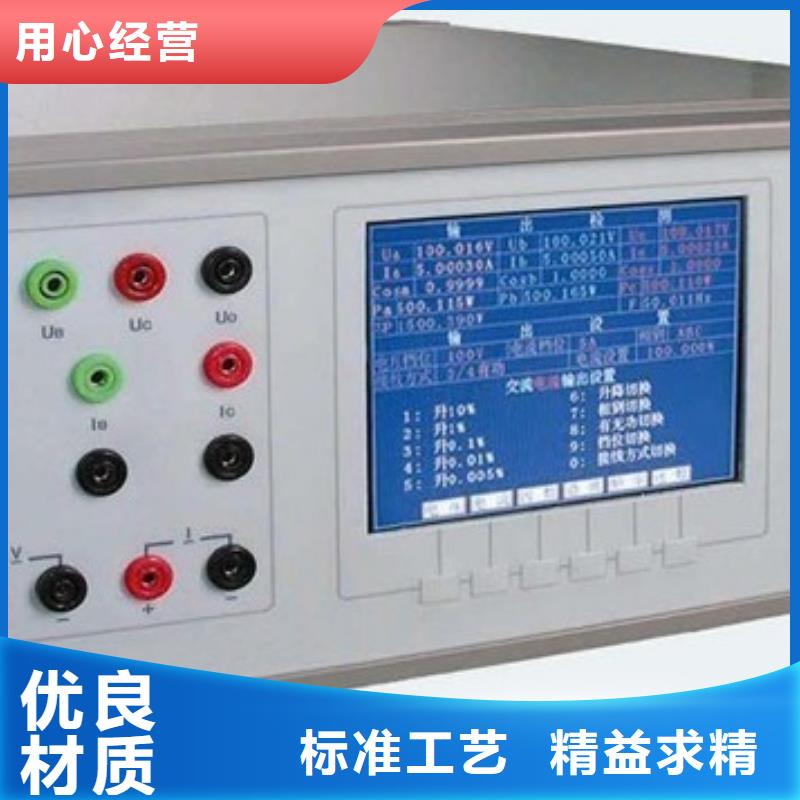

交流采样现场校验仪 说明：前面板输出端子均为交流输出；后面板输出端子均为直流输出及75mV以下，1mA以下，专用端子。面板上6个电位器为三相电压、三相电流手动细调。七、键盘布置见图：（见附图2）键盘各按键功能说明：1、数字键：【0】—【9】为数字键，可配合【电压】、【电流】、【频率】、相位】键使用等到相应的输出，可配合【存贮】、【表号】、【查询】键使用得到所需调出的校表数据，可配合【分格】、【变比】、【参数】键使用输入校表数据，可配合液晶显示窗口的主菜单、子菜单提供相应的支持。2、 功能键：【 ? 】1、可配合数字键作为小数点使用；2、可在有变比的表校验时改变KW为MW的单位,例如输入额定功率为30Mvar功率置入为按【参数】【 3 】【 0 】【参数】键，按【 ? 】键改变单位；【变比】有变比的表校验时，按【变比】键.置入方式为按【变比】键，光标移至PT栏按数字键置入电压变比，再按【变比】键确认光标移至CT栏，同样按数字键置入电流变比，按【变比】键确认；【校验】为校表命令的执行键；【参数】可配合数字键输入相应被校表常数；【存贮】1、用于存贮被校表数据,如需存贮被校表数据，校完表后按“存储→相应的序号”,如校完第三块表需存贮，则操作步骤如下：按“【存储】、【 3 】”键，则被校表数据存在第三块表内；2、可配合其它键用于软件修正标准表数据操作, 详情请见附页中TH-3020多功能校准仪面板修正方法【计算/打印】校仪表时每按一次计算一次误差，为打印被试表的校验结果；【电压】配合数字键使用，是所输入数字幅值电压的执行键。【电流】配合数字键使用，是所输入数字幅值电流的执行键。【频率】配合数字键使用，是所输入数字幅值频率的执行键。【相位】配合数字键使用，是所输入数字幅值相位的执行键。【查询】配合数字键及【表号】键使用，可用于查询已存入的被校表数据；如需查询第三块表的数据，步骤如下：按“【查询】→【 3 】（被查询表的序号）→【表号】”键，菜单则显示第三块表数据。

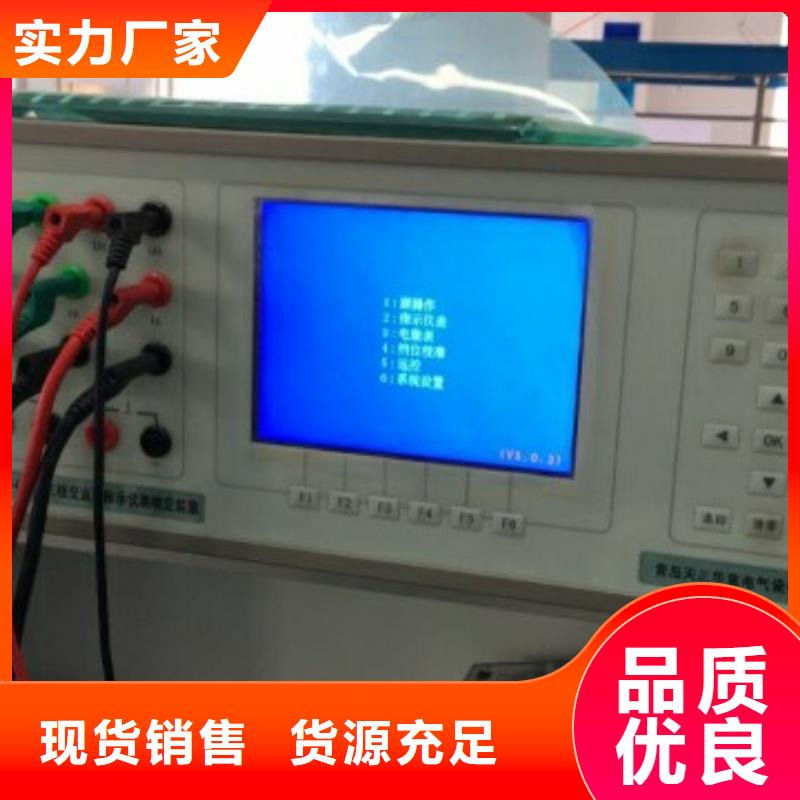

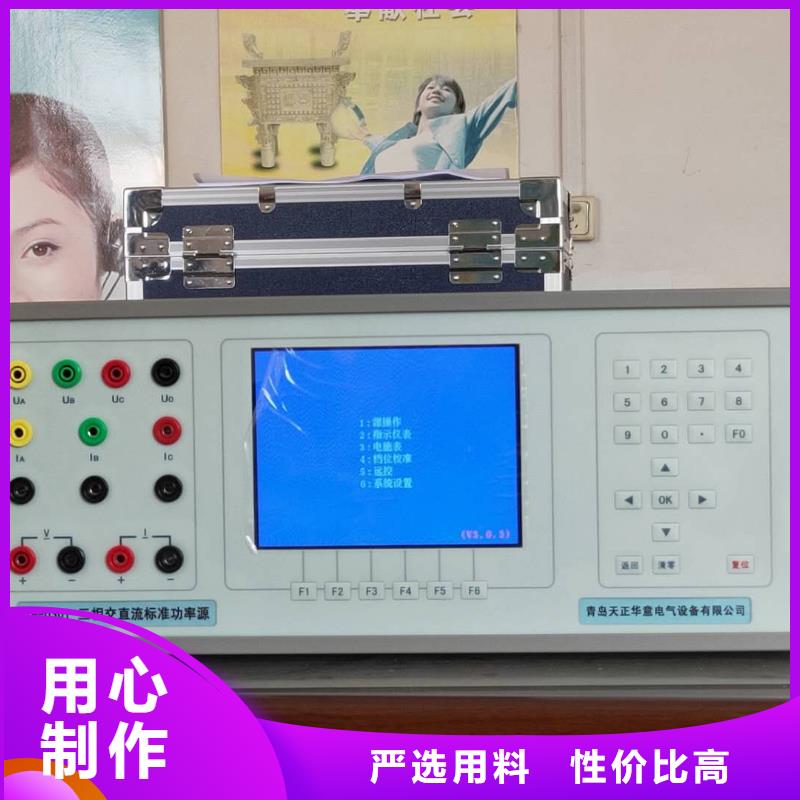

交流采样现场校验仪使用方法6.1开 机将电源线插头正确地插入额定的电源（220V±5％ 50HZ±5％）后，按下前面板的电源开关，这时仪器“嘟…“的一声，显示器显示如前面板图所示，稍后仪器进入电压电流测量工作状态，本仪器操作界面的基本组成见图6.2主菜单开机稳定以后，在仪表上按【主菜单】键，“嘟…”的一声，屏幕显示主菜单窗口。此时窗口中有一个闪烁的“_”光标停在刚返回的菜单上，通过按【】、【∧】、【∨】键，将光标移到所选择的功能下面，再按【确认】键即可选择指定的测量功能，同时进入到相应的功能界面，而如图（4）所示，主菜单包括基本参数测量、谐波失真度测量和系统参数设置三个功能块。6.3基本参数的设置进入测量功能后，可以看到各界面有一个测量参数监视区。U为电压、I为电流、ф为相位、P为有功功率、Pf为功率因数、Frq为频率。按【＜＜】键进入对应位置的设置参数。参数设置区，提示当前设置项目，具体方法见下面详细说明。在进行测量之前，用户需观察界面上的参数是否符合被测信号的要求，若不符合则均需要进行相关参数的设置。6.3.1电压、电流量程设置：设置时用按对应位置的【＜＜】 键进入“电压量程（U：100V）”处，在按一次【＜＜】 键进入电流量程（I：5.0A），在参数设置区按【∧】键或【∨】键修改，按【确认】键执行。有功功率，无功功率切换：按数字键0设置为有功功率，功率显示为“P”；按数字键1设置为无功功率，功率显示为“Q”6.3.2 接线方式设置设置时用按对应位置的【＜＜】 键进入“接线方式”处，在参数设置区按【∧】键或【∨】键修改，按【确认】键执行。6.3.3 显示方式的设置“显示方式”有：百分数、实际值、矢量图显示。设置时用按对应位置的【＜＜】 键进入“显示方式”处，在参数设置区按【∧】键或【∨】键修改，按【确认】键执行。

交流采样现场校验仪 4、按【校验】键，看子菜单选择（1、自动校验，2、单点校验）按数字键【1】，本装置显示被校表的被检各点；5、按【电流】键，对准被上升电流值为准被校表分格，（因本装置的上升键由“1、2、3、4代）按【1】键可上升电流10％，【2】键为1％，【3】键为0.1％，【4】键为0.01％，下降的四键由【5】、【6】、【7】、【8】代替，操作这八个键，对准各分检点按下计算键，装置将自动显示每一个点的误差及变差；例2、校一块220V，5分格交流直读表1、将被校表与交流输出端的任意一相连接，根据主菜单按数字键【5】；选择交流电压表（如右图所示）2、装置翻页到子菜单，电压档位选择200V按数字键【4】；3、按【分格】键，光标移至总分格数，这时按数字键【2】【2】【分格】键确认，光标移至分格栏，按数字键【5】【分格】完成分格置入，4、按【参数】键，光标移至交流电压表栏，按数字参数置入，【2】【2】【0】【参数】键确认，完成被校表参数置入；5、按【校验】键，选择【1】自动校验，开始校表；6、按【电压】键操作【1】【8】，八个键，上升或下降电压幅值。
