屋顶通风天窗免费设计初稿

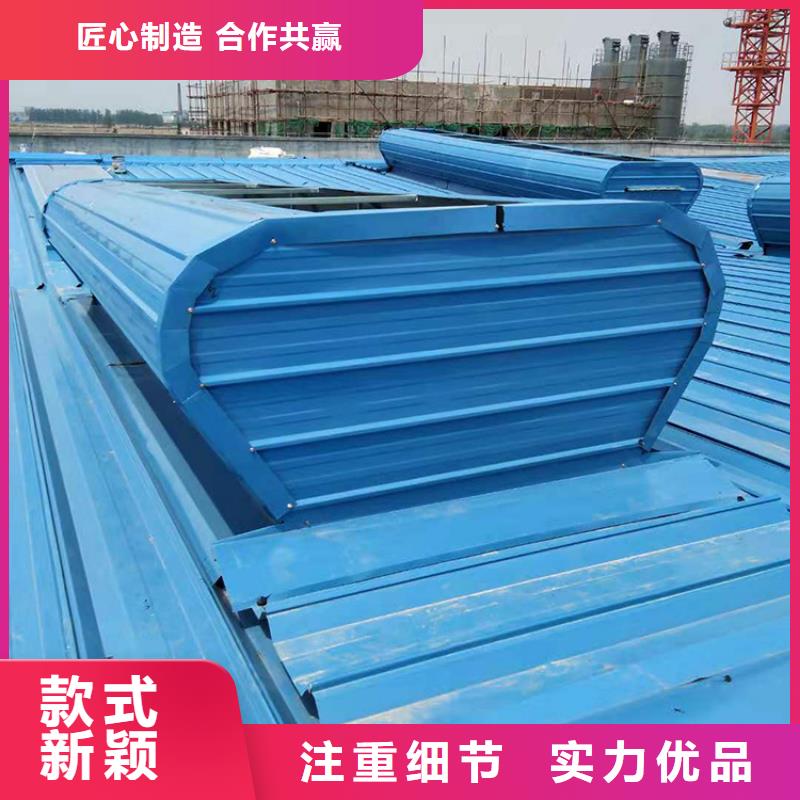

采光排烟通风天窗，薄形通风天窗具有结构紧凑用钢量低的优点，是重力自流、强力散热通风装置。其特点是外型高度低、风阻力小、防雨性能好、模块化单元组合，可以方便地连续组装。通风天窗的设计应要据建筑的通风或采光要求，综合考虑当地的气侯条件，主导风向，建筑物的高度，进排风温差，通风量，室内生产工艺特点等因素确定通风天窗型式。本图集所提供的各种类型通风天窗各有特点，应根据工程特点合理选用。本图集通风天窗不同型号的抗风压值1.0-1.2KPA,雪荷载0.2-0.6.如不能满足要求时，需与生产厂家商定，另行设计制作。压型钢板板型与檩距表要具体在参考。通风天窗适用于抗震设防列度小于等于8度的地震区，如不能满足要求，需与生产厂家协商，另行设计制作。考虑不同区域降水、降雪量，合理设计排水坡度，排水组织与构造。要考虑冷桥作用产生的冷凝水排水系统。北方地区积要融化后，天窗檐口会产生冰棱，要采取防护措施，有条件可考虑融雪化冰措施。当天窗有突出构件时，应避免积灰影响排水。天沟两个落水口间距不宜大于24米。

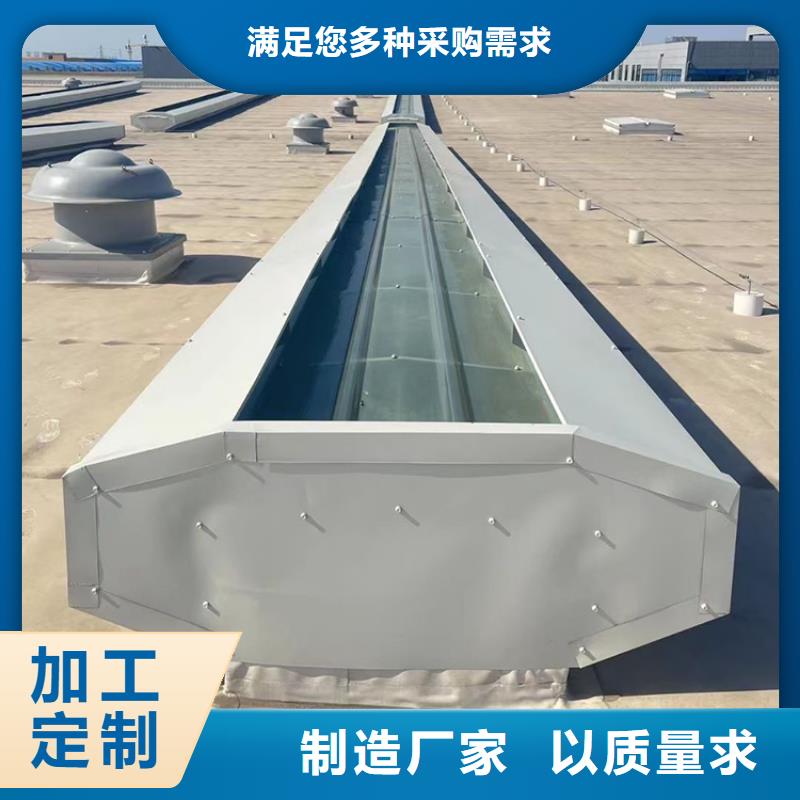

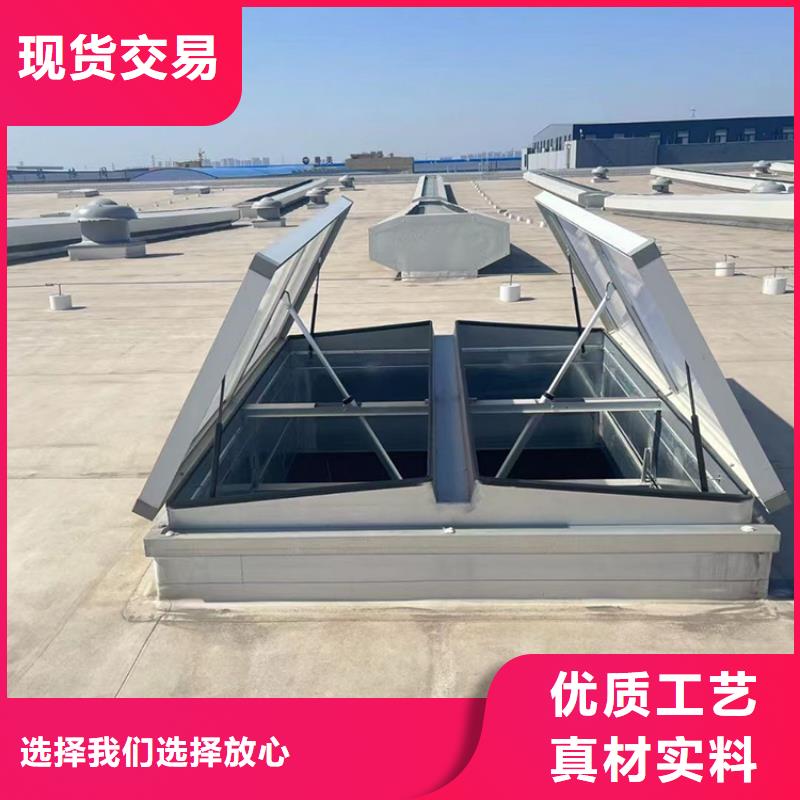

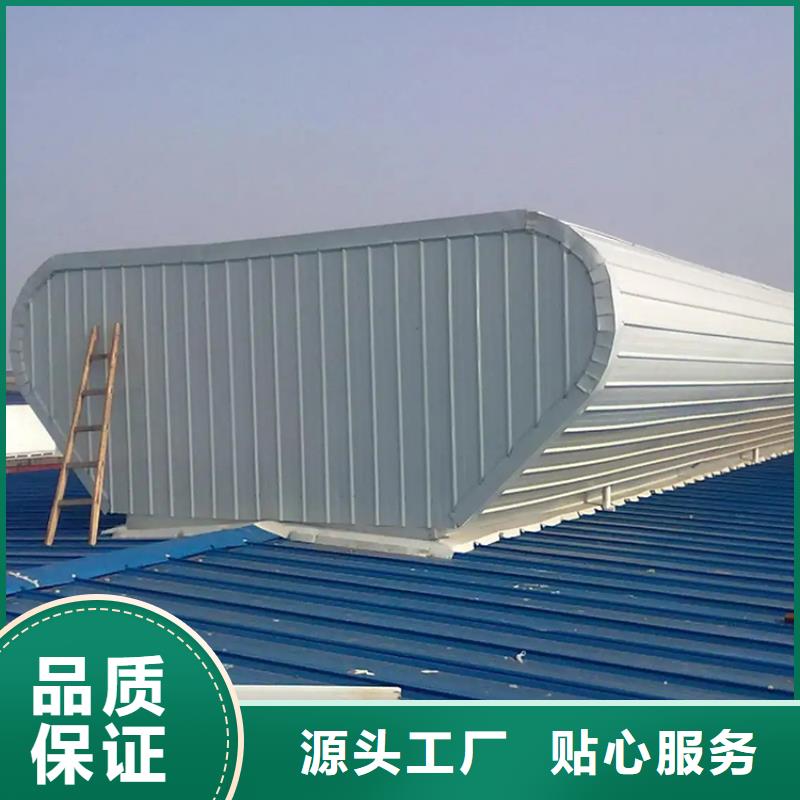

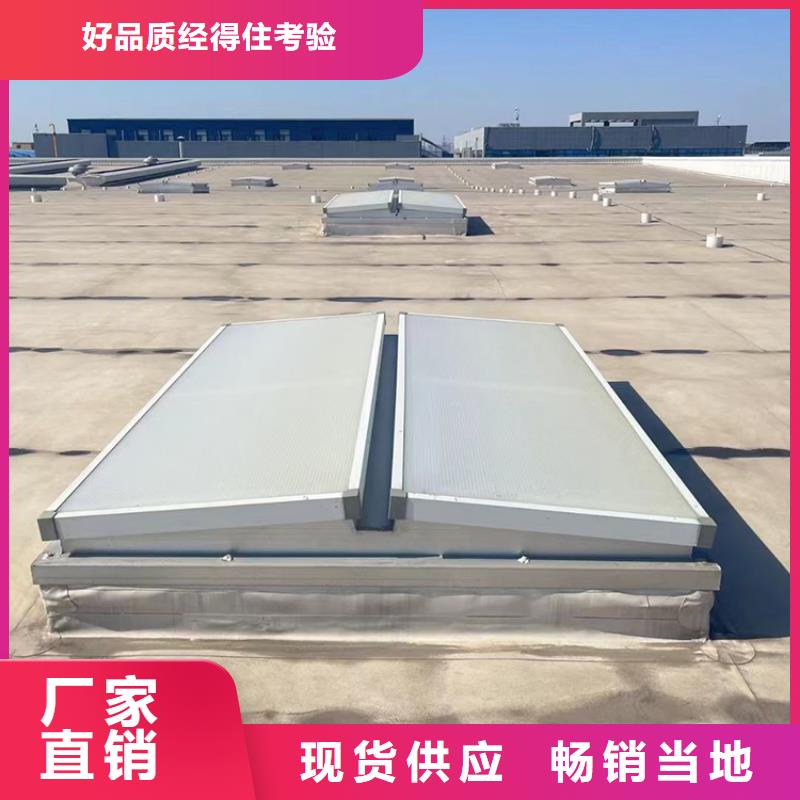

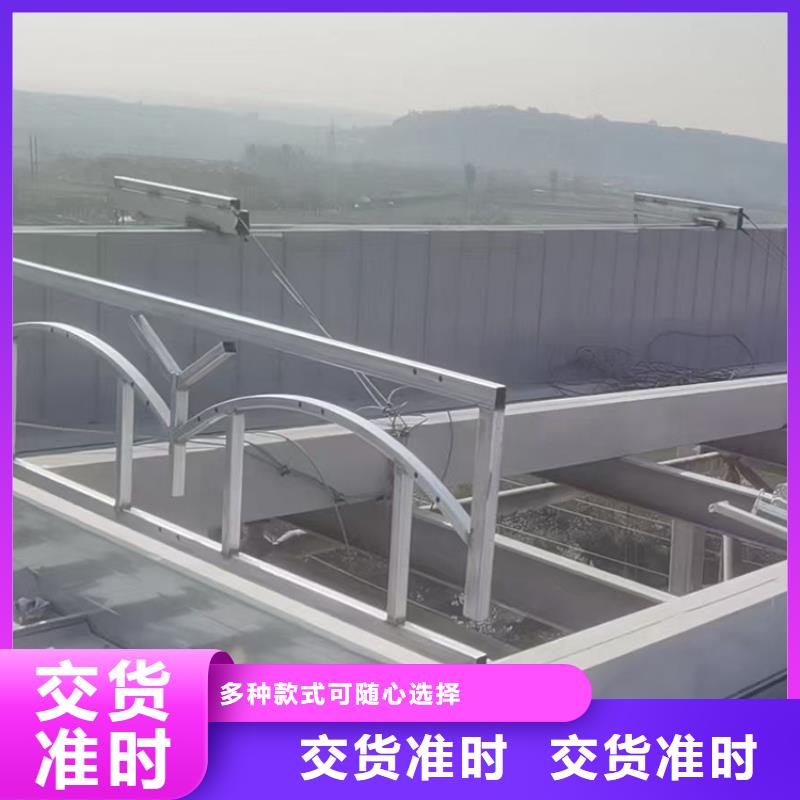

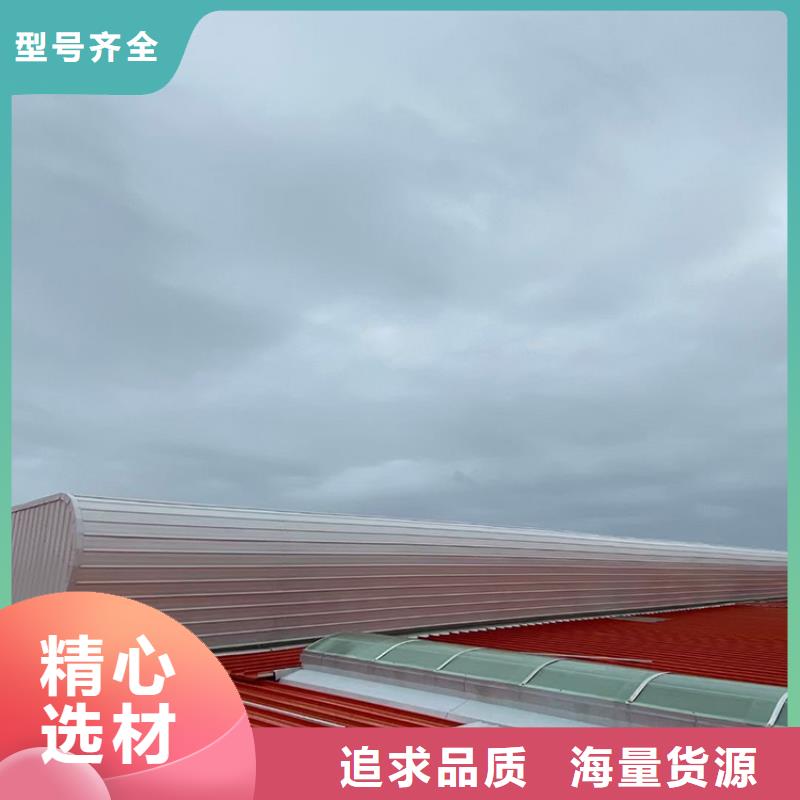

采光排烟通风天窗，有采光功能的通风天窗采用的玻璃钢采光板又称玻璃纤维增强聚酯采光板，它是以玻璃纤维为增强材料，以合成树脂为粘结剂经过机械成型的复合材料。玻璃钢采光板的厚度大于等于一点五毫米，透光率大于等于百分之八十。通风天窗的制作由生产厂家负责。天窗架的焊接应校平直，其对角线误差每米正负一点五毫米，骨架平面扭翘不大于5毫米。钢板基座采用有加劲板的C型钢形式或工字钢形式，由工程进行设计和制作。启闭式通风天窗的电源电压应用电源，或太阳能电池。电源配电箱按工程设计，电气控制部分由生产厂家配套制作。通风天窗的安装按3米和4米的纵向单元进行组合，即天窗架的间距为3米和4米。当组合后长度较长时，每60米应至少设一个检修门；通风天窗高度大于等于2米时，端部应设检修梯。检修孔和检修梯均由生产厂家提供。通风天窗端部设检修小门，检修小门内应设护栏，以保证检修人员进入时的，护栏由天窗成品厂家制作。
