电动平移窗

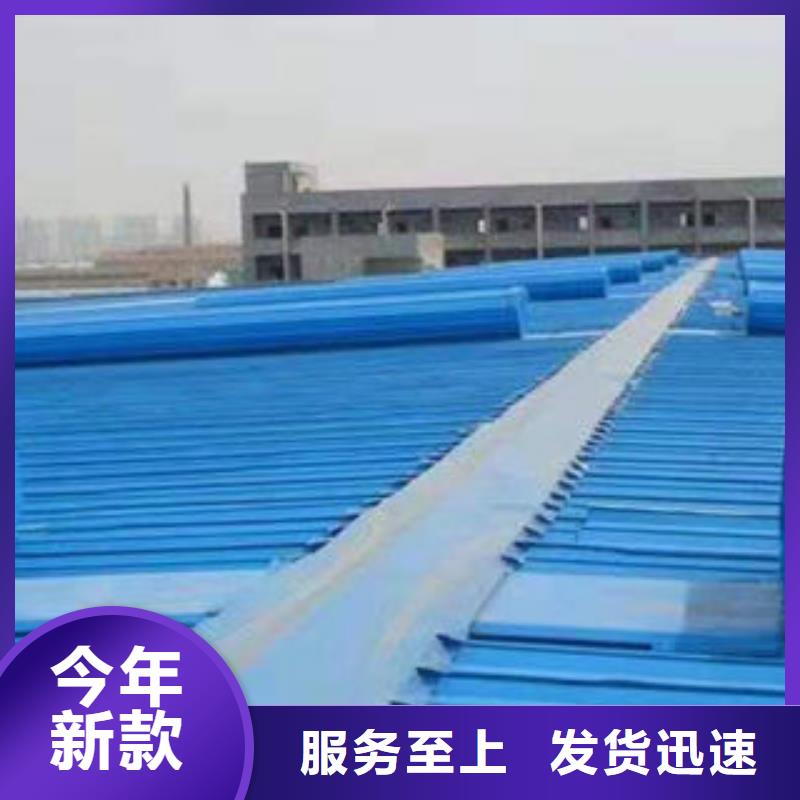

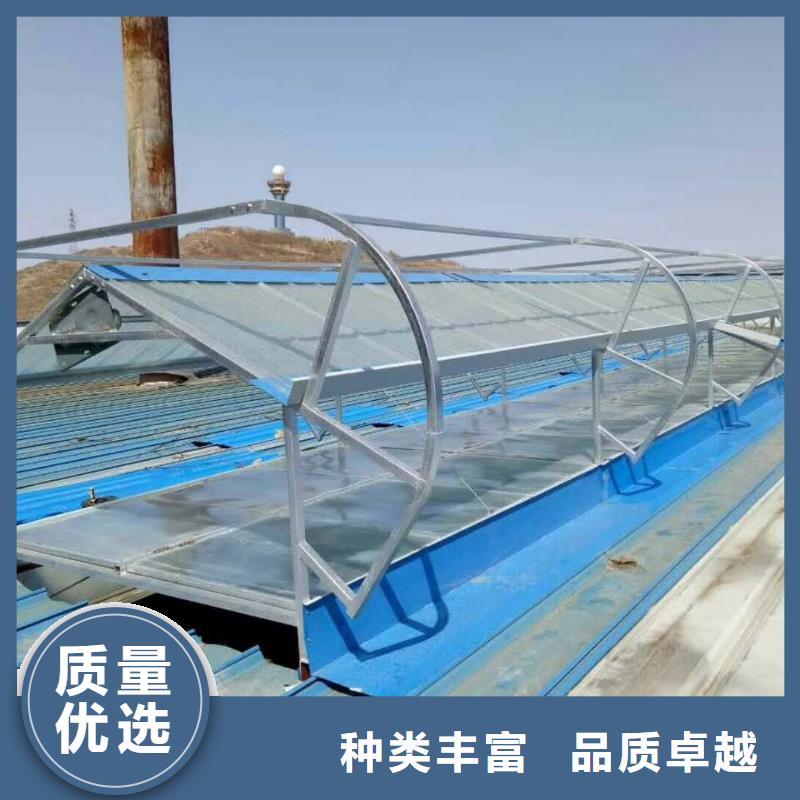

  弧线型通风天窗外观呈圆弧型（流线型），也称之为无动力风机。通常情况下，喉口大于1.5m的弧线型通风天窗产品骨架采用型材焊接；喉口较小的天窗骨架则采用热镀锌钢板整体压制成型，无需焊接基座，可直接安装屋面檩条上。 无动力风机可布置在屋顶的顺坡或屋脊部位，依据防雨板选用的材质可设计为采光型、保温型等，常用的防雨板材质有：彩钢板、保温板、采光板等；可选配启闭阀板设计为启闭式（可开启）或开敞式通风天窗，根据阀板的不同控制方式设计为手动式、电动式、消防联动式通风排烟天窗。

实用新型内容本实用新型所要解决的技术问题是提供一种无动力风机架，其整体刚度好、自重轻、体型轻巧，布置灵活，维修也方便，适用于各类大型的现代化工业厂房，特别是采光通风要求较高的厂房。为解决上述技术问题，本实用新型采用的技术方案是一种无动力风机架，包括有镀锌板，所述镀锌板通过压型成型为一整体的气楼架，所述的气楼架两端呈U型，且U型开口对向布置，气楼架的下端是竖直向下的气楼柱，两端U型开口之间有一连接架，所述连接架与下端的气楼柱成型为一体；所述成型为一整体气楼架的内腔有钢板压型加劲肋。本实用新型安装时与屋面平行，可降低风压及强风侵袭；一体成型使得外形美观， 整体性优良。本实用新型的优点是本实用新型整体刚度好、自重轻、体型轻巧，布置灵活，维修也方便，适用于各类大型的现代化工业厂房，特别是采光通风要求较高的厂房。

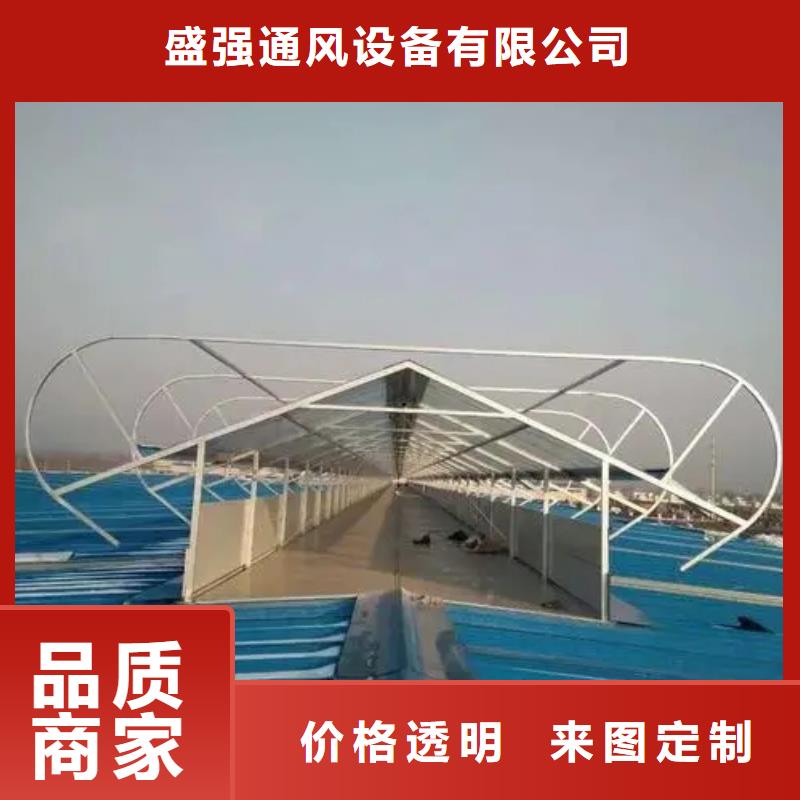

通风气楼由4跟主骨架、6根次骨架组合而成，直接在车间生产焊接好，做成一个整体。
主骨架和次骨架分别用8*12的镀锌国标螺丝相连接。里面分别有外围板和挡水板和排水管，减速电机控制阀板的启动，外面安装上彩钢板。

次骨架侧面挡雨板彩钢压型而成，泛水包边用彩钢折弯而成，使用年限长，整体感佳，抗风效果更强。
次骨架侧面设导流板，杜绝空寂乱流现象，排气效果更佳。
次骨架上面安装有45°彩钢泛水板，很好的解决了雨天因为下雨过大，而雨往车间里面飘的情况。
在通风气楼安装前，根据现场的工作面，对相应的轴线、尺寸位置标高等控制点，并进行复测。在每进行下一道工序施工前必完成上一道工序的验收工作，安装完成时的偏差不能超过0.02的标准。
在安装过程中，板与板之间的搭接至关重要，必须严格按照操作规范进行。在屋面板上行走必须穿绝缘软底鞋，严禁踩踏屋面板的高肋。同时在施工中，一定要注意屋面板的清洁工作，做到落手清。已防止屋面有铁屑锈蚀和划伤屋面板。

通风天窗使用环境的现状
有关气象条件对自然通风影响的研究力度不够。
1、通风天窗对自然通风的有效利用，在建筑结构缺乏完整的理论分析，很多的研究基于零散的实验基础上，缺乏实际指导意义。另外，在建筑设计上充分利用自然通风的示范建筑较少，许多新技术如夜间自然冷却、日间遮阳等实现起来也存在一些困难。
2、通风天窗空气流动入口的控制在研究和应用上都不太成熟。
3、通风天窗对自然通风的理论分析和模拟研究的深度、广度不够。从近几年来的文献资料可以看出，只对一些自然通风方式的房间气流组织以及能耗情况进行了模拟，但缺乏对各种自然通风方式以及综合起来应用的理论研究和模拟。
4、大多数自然通风的研究成果是经验性的，多是定性的或者是半定量的，目前尚未形成系统的、定量化的理论与应用研究成果。
