水内冷发电机绝缘测试仪真空度测试仪自有生产工厂

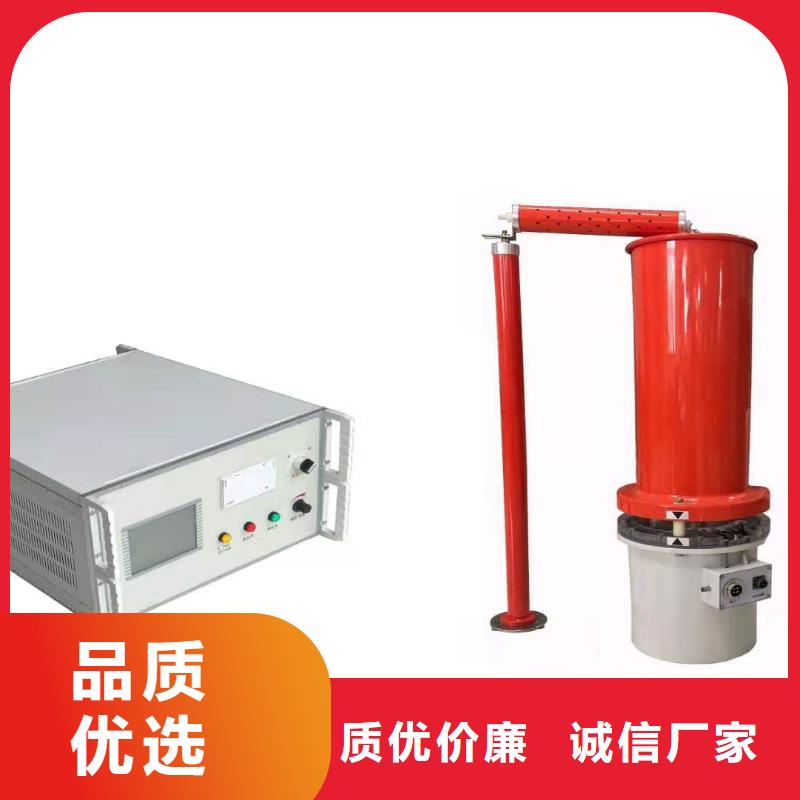

浙江水内冷发电机绝缘测试仪面板如图4-1所示。1.液晶显示屏：320X240点阵LCD液晶显示屏，显示各种设置参数、试验状态、结果、提示信息等内容。主要显示界面，如图4-3～4-7所示。2.打印机：针式打印机，用于将试验结果打印输出。3.电源开关：此开关顺时针方向旋转为“开”，电源接通，绿灯亮。反之为关。4.计时按钮：黄色，定时器触发按钮，按下此按钮后计时器从零开始计时。5.高压接通按钮指示灯：红色，带指示灯按钮。用于接通高压并指示高压通状态。在绿灯亮的状态下，按下红色按钮，应红灯亮绿灯灭，表示高压回路接通，此时可升压。如按下红色按钮红灯亮绿灯仍亮，且松开按钮红灯灭绿灯亮，表示机内保护电路已触发，此时必须关机检查试验装置，排除故障后，再开机进行试验。6.高压关断按钮指示灯：绿色，带指示灯按钮，用于关断高压并指示高压断状态。此绿灯亮，表示电源已接通及高压断开。在红灯亮状态下按下绿色按钮，红灯灭绿灯亮，高压回路切断，控制箱关断输出。7.设置/调压旋钮：系一多功能控制杆，用于设置参数和调节电压。可对它进行旋转和按动操作。其中按动分为短按和长按，“短按”为选择确认或切换功能，“长按”为退出功能；“旋转”为切换选择、参数调整或升降压功能。视不同屏显界面，该旋钮操作功能略有差异，可参照屏显提示操作。B. 背板如图4-2所示。8.接汇水管端子：用来测量汇水管内电流，配有专用连接线。9.接地端子：此接地端子应与倍压筒接地端子、发电机定子绕组（非试验两相）的接地端联接为一点后再与主接地网相连。10.高压测量输入插座：用于将高压电压取样及泄漏电流信号输入至控制箱。联接时只需将电缆插头上的红点对准插座上的红点顺时针方向转动到位即可。拆线时只需逆时针转动电缆插头即可。11.高频输出插座12.高频输出插座：用于将控制箱内部产生的中频可调电压输出。使用专配的装有快速联接插头的电缆连接至高压发生单元底部的高频输入插座（内部连接至中频变压器的初级绕组）。（联接方法参照11所述。）13.电源输入插座：装置工作电源输入插座。电源类型：AC 380V±10％，50/60Hz，三相。供电电源线截面积应不小于4mm2。使用随机配备的含专用插头的电源线。

浙江水内冷发电机绝缘测试仪 安装本章主要介绍TH系列产品的拆封、检查、使用前的准备、储存等的规则。2.1关于包装青岛天正华意的产品是包装在一个使用泡沫保护的包装箱内，如果收到时的包装箱有破损，请检查仪器的外观是否有无变形、刮伤、或面板损坏等。如果有损坏，请立即通知青岛天正华意或其经销商，并请保留包装箱和泡沫，以便了解发生的原因。我们的服务中心会帮您修护或更换新机，在未通知青岛天正华意或其经销商前，请勿立即退回产品。请保留所有的原始包装材料，如果仪器必须回厂维修，请用原来的包装材料包装。并请先与青岛天正华意的维修中心联系。送修时，请务必将电源线和测试线等全部的附件一起送回，并注明故障现象和原因。另外，请在包装上注明“易碎品”请小心搬运。如果无法找到原始包装材料来包装，请按照下列说明包装:1. 先用泡沫或者其他缓冲材料将仪器包妥。2. 再将仪器置于可以承受 150KG (350lb.) 的多层纸箱包装。3. 仪器的周围必须使用可防震的材料填充，厚度大约为 70 到 100mm (3 到 4inch) ，仪器的面板必须先用厚纸板保护。4. 妥善密封箱体。5. 注明“易碎品”请小心搬运。2.2关于电源本仪器使用230V AC 10％ 50 Hz 单相的电源。必须使用正确规格的保险丝，保险丝使用规格已标示在仪器的背板上。更换保险丝前，必须先关闭输入电源，以避免危险。在接上输入电源之前，必须先确认电源的地线已经接妥，同时也将地线接到机体上的接地端子上。 仪器上的电源插头只能插在带有地线的电源插座上。如果使用延长线，必须注意延长线是否带有接地线。本仪器是使用三芯电缆线，当电缆线插到具有地线的插座时，即已完成机体接地。2.3 安装环境在选择测试仪的安装环境时，应考虑以下各项：1. 远离易燃、易爆和腐蚀性介质，如酒精、稀释剂和硫酸等。2. 远离热源、避免日晒。工作环境温度：0℃~＋40℃储存环境温度：-10℃~＋50℃必须避免温度的急剧变化，温度急剧变化会使水气凝结于仪器内部。3. 远离锅炉、加湿器、水源等。工作相对湿度：20~75％RH储存相对湿度：0~90％RH当凝结水珠现象出现时，禁止使用测试仪。4. 远离强电磁干扰源。5. 远离明显的振动及冲击。
